Часть 4 ПодключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
4-6
Питание преобразователей частоты типоразмеров E~H по шине DC

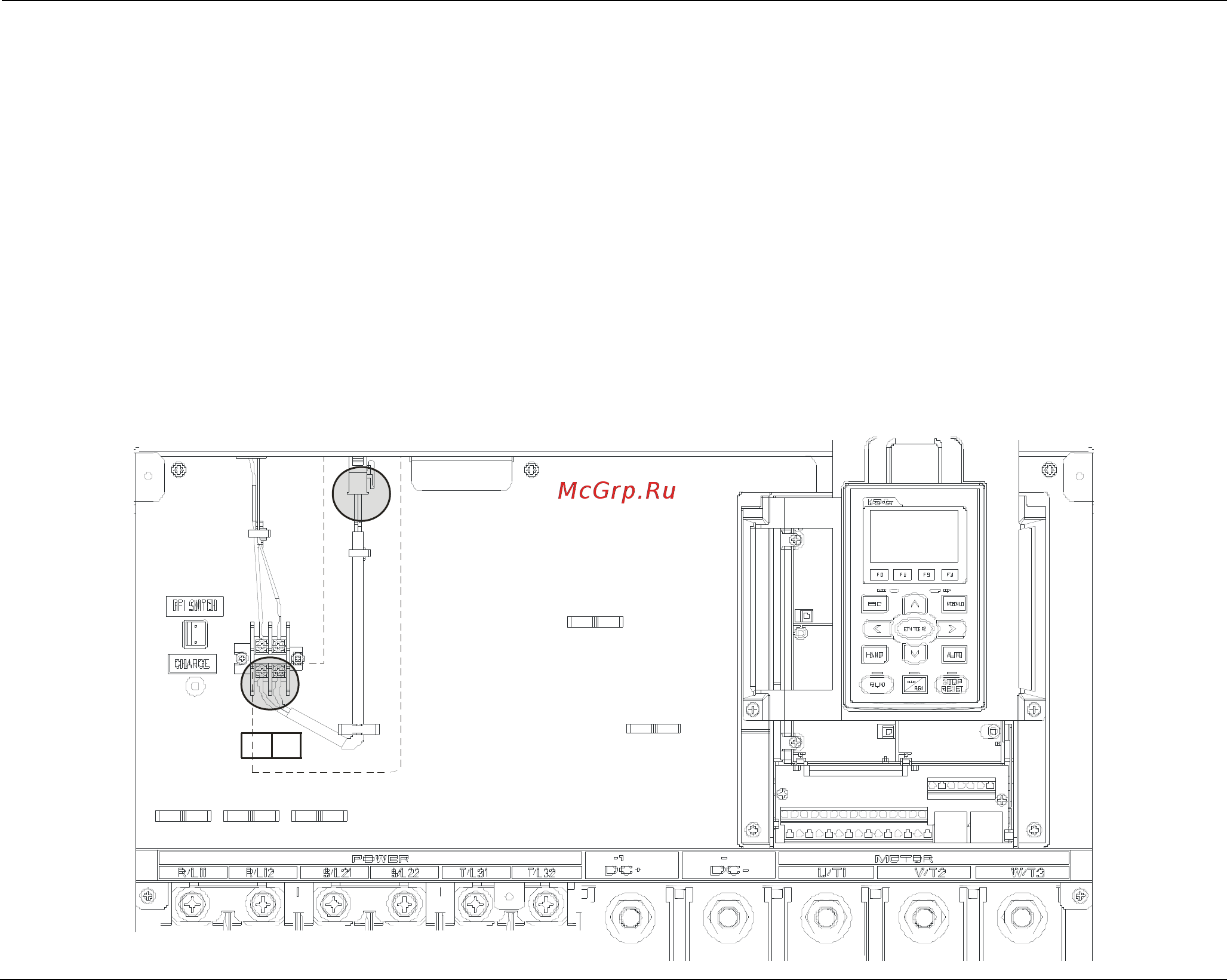

Перед использованием DC-Link отсоедините клеммы r и s. (Отключите питание RST, отключите
разъемы, выделенные на рис. серым, и аккуратно уложите кабели r и s. Кабели r и s не
поставляются в качестве аксессуаров, поэтому надежно их храните.)
Затем подключите к клеммам источник питания 220В AC (для модели ПЧ 220В) или 460В AC (для
модели
ПЧ 460В).
Если при подаче напряжения на шину DC клеммы r и s не будут подключены к источнику питания,
то на пульте появится сообщение об ошибке «ryF».
Если ПЧ питается от клемм RST и используется как источник питания по шине DC для другого ПЧ,
то отсоединять клеммы r и s не требуется.
Рис. 3
rs
