Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-10

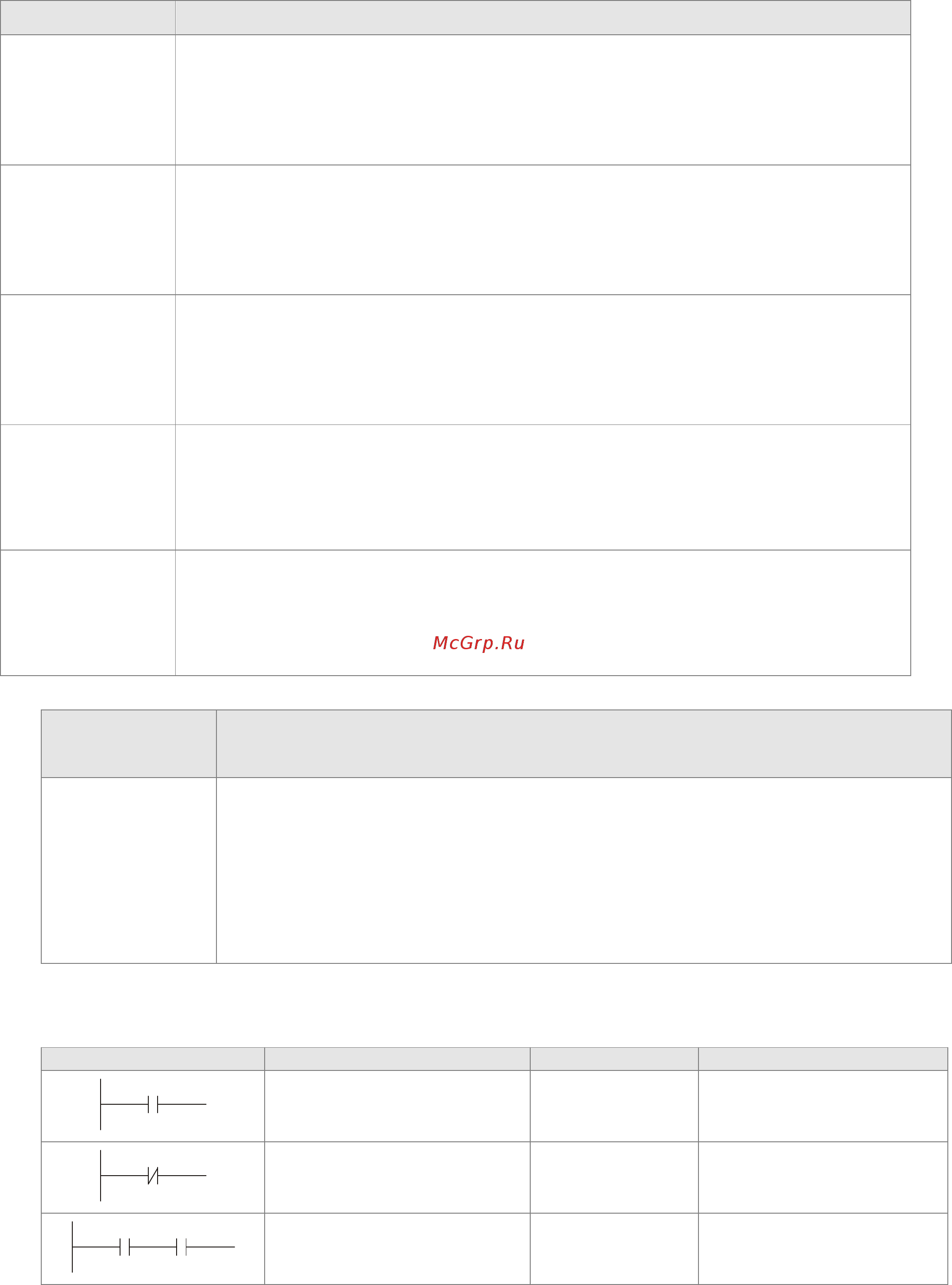

Таблица операндов в ПЛК:
Операнд Описание
Входное реле
Входные реле. Определяют состояние внешних битовых устройств,
подключенных к входным клеммам ПЛК. Могут принимать одно из двух
состояний: 0 или 1.
Адресация ведется в восьмеричной системе: X0, X1…X7, X10, X11…
Выходное реле
Выходные реле. Определяют состояние выходных клемм ПЛК, к которым
подключается нагрузка. В программе могут быть как контактами, так и
катушками, и принимать одно из двух состояний: 0 или 1.
Адресация ведется в восьмеричной системе: Y0, Y1…Y7, Y10, Y11…
Внутреннее реле
Внутренние (вспомогательные) реле. Память для двоичных промежуточных
результатов. В программе могут быть как контактами, так и катушками, и
принимать одно из двух состояний: 0 или 1.
Адресация ведется в десятичной системе: M0, M1…M799
Счетчик
Используются для реализации счета. Перед использованием счетчик
необходимо настроить. Включает в себя катушку, контакты и текущее
значение, которое может иметь 16-ти или 32-х битный формат.
Адресация ведется в десятичной системе: C0, C1… C79.
Таймер
Реле времени. В программе могут использоваться для хранения текущего
значения таймера и иметь 16-ти битный формат, а также могут быть
контактами, и принимать одно из двух состояний: 0 или 1.
Адресация ведется в десятичной системе: T0, T1…T159.
Внутренний
операнд
Функция
Регистр данных
ПЛК обрабатывает каждое значение данных в программе, значения
счетчиков и таймеров. В этом случае регистры данных используются для
хранения данных в виде 16-битных двоичных значений, т.е. одного слова на
регистр. Используются два последовательных регистра для хранения
двойного слова.
Обозначение регистров данных: D0, D1,…D399.
Структура релейно-контактных схем и описание:
Символ Пояснение Команда Операнд
Входной
нормально-открытый
контакт, контакт a
LD X, Y, M, T, C
Входной
нормально-закрытый
контакт, контакт b
LDI X, Y, M, T, C
Последовательный
нормально-открытый
контакт
AND X, Y, M, T, C
