Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-10
Типоразмер H
Ящик 3 (VFDXXXCHXXC-21)

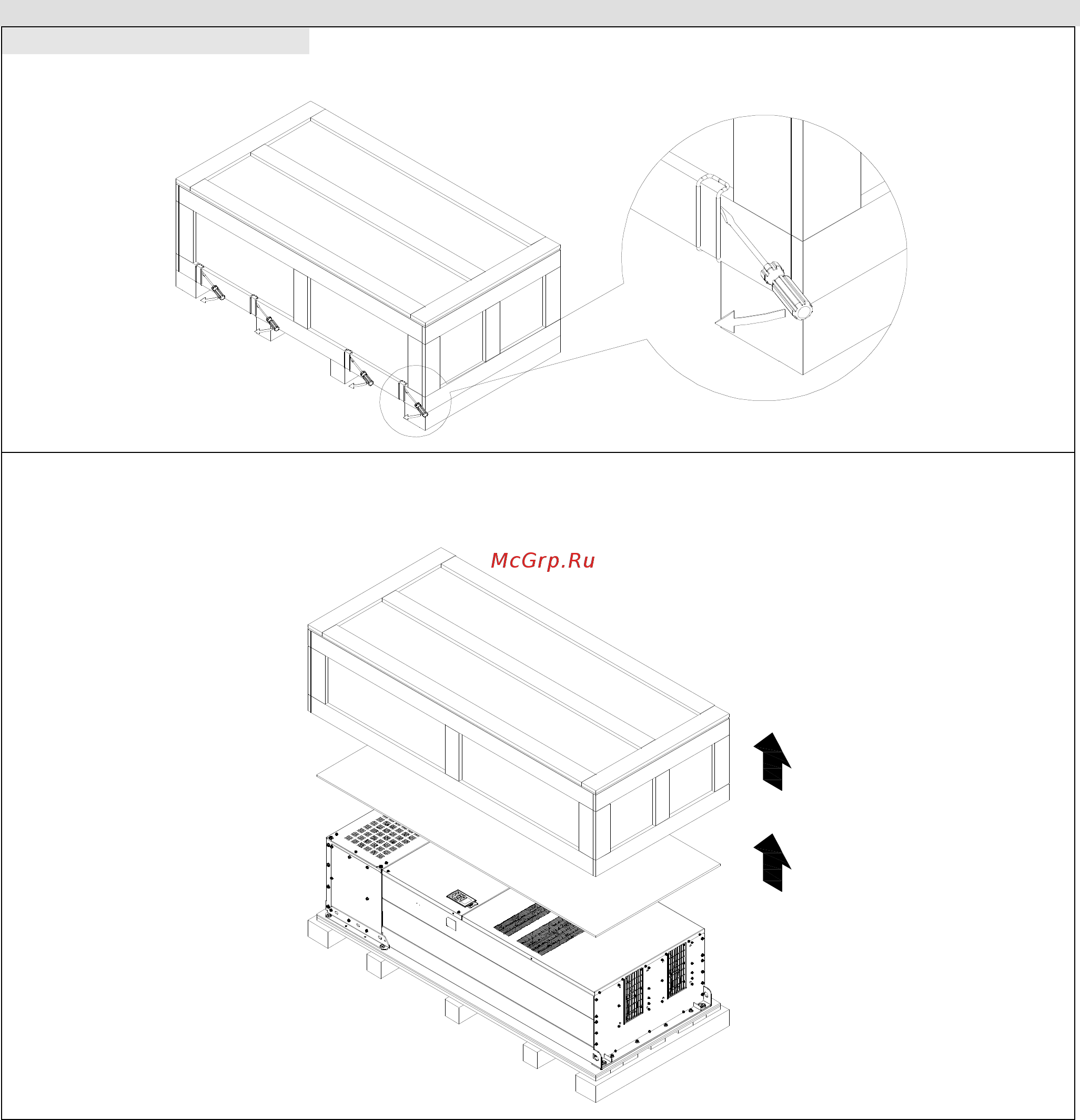

Удалите 8 клипс сбоку ящика с помощью плоской отвертки (см. рис.ниже).
Снимите крышку ящика, извлеките пенопластовые и резиновые уплотнители и техническую
документацию.
