Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-9

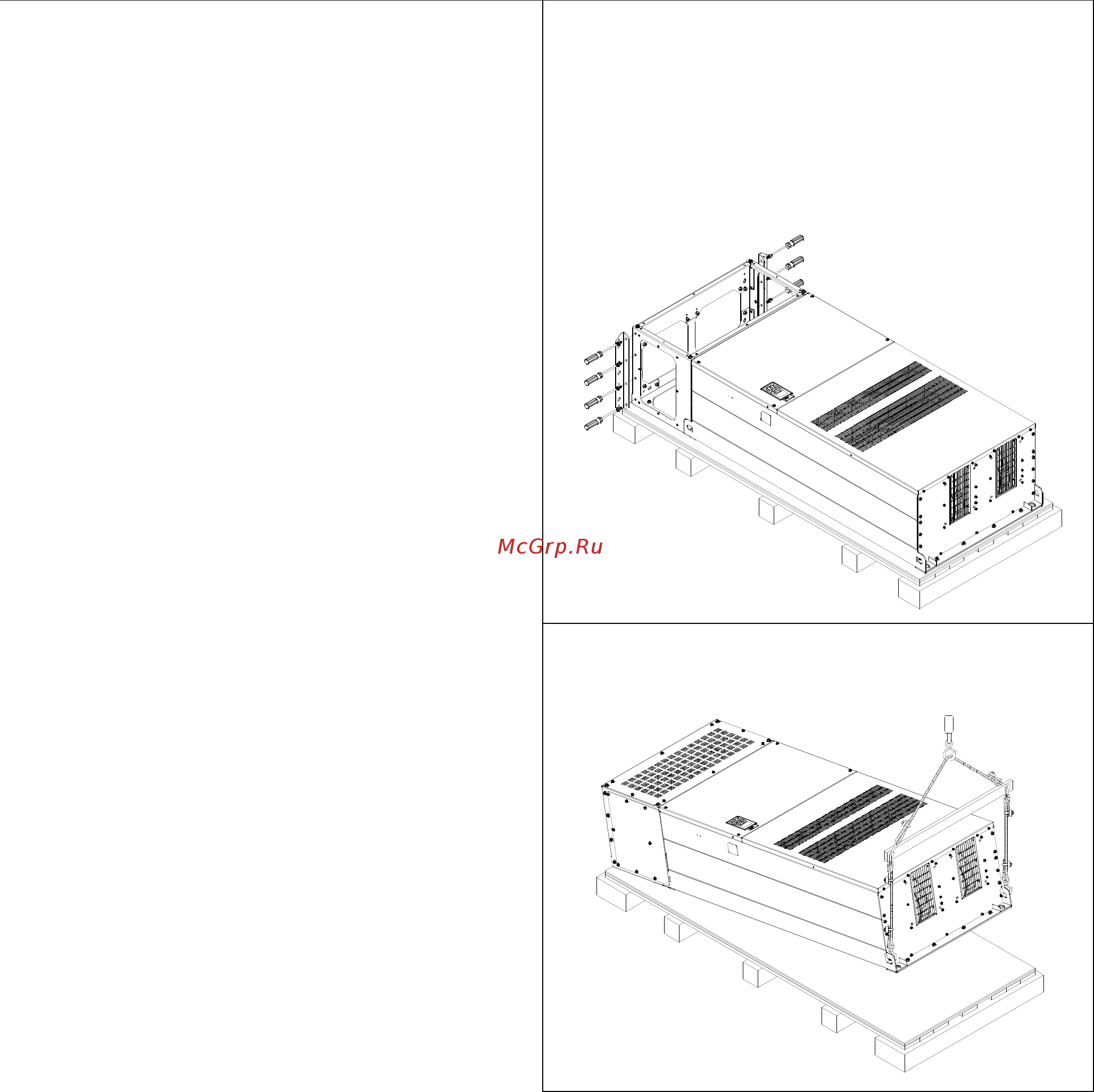

Внешнее крепление преобразователя
частоты. (Пропустите этот шаг, если Вам не
требуется внешнее крепление).
Открутите 8 винтов M8 с обеих сторон и устано-
вите планки, снятые на предыдущем шаге, и
закрепите их с помощью 8 винтов M8. (см. рис.)
Момент затяжки: 150~180 кг*см (130.20~156.24
фунт*дюйм)
Снимите преобразователь с паллеты,
закрепившись за специальные отверстия. После
этого он готов к монтажу.
