Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-59
02-13,02-14,
02-36,02-37,
Fcmd=60Hz
02-22=10Hz
02-23=2Hz
02-24=40Hz
02-25=2Hz
H
38Hz
40Hz
42Hz
10Hz
12Hz
8Hz
T
=3
02-13,02-14,
02-36,02-37,
=4

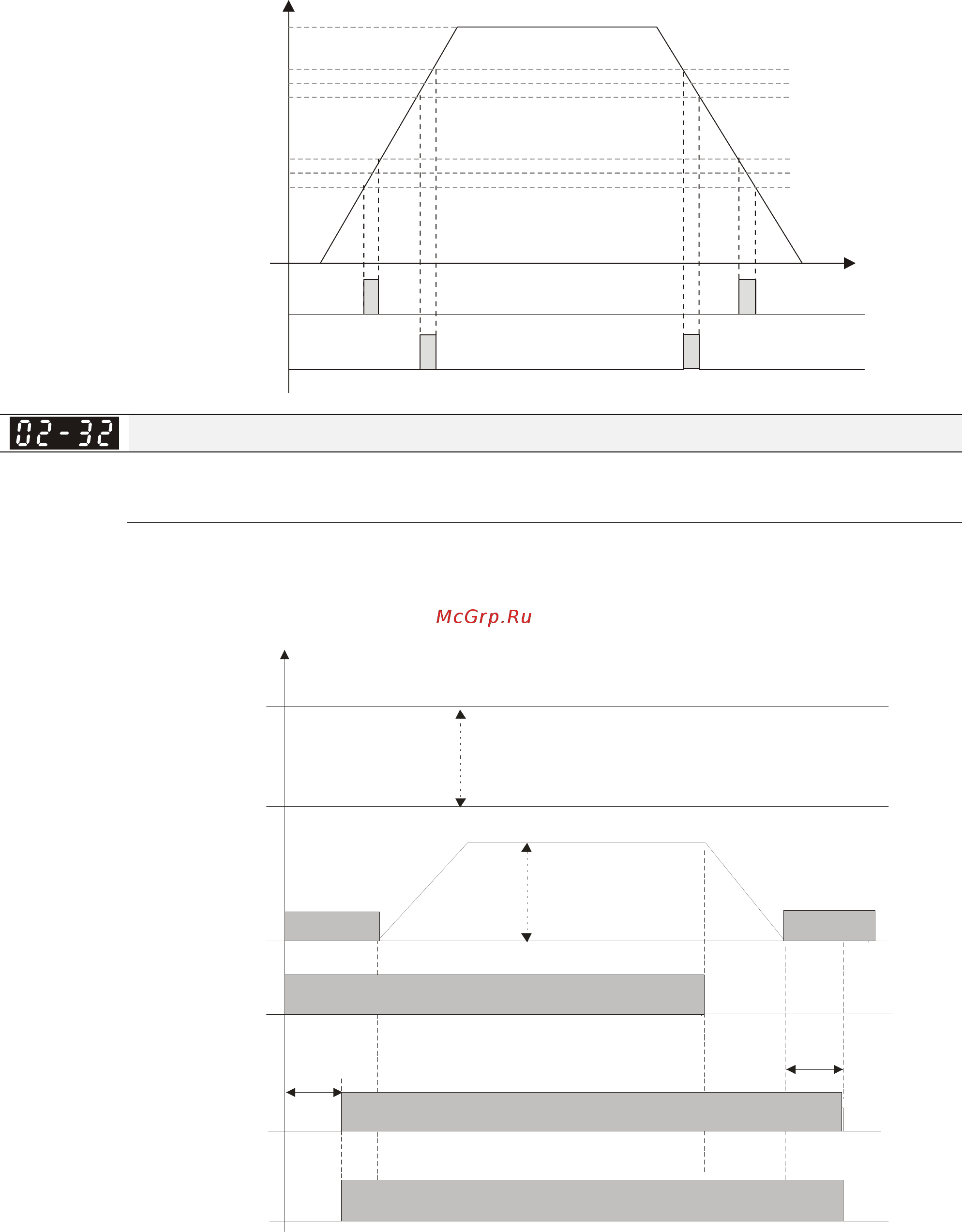

Время задержки для тормоза
Заводское значение: 0.000
Значения: 0.000~65.000 сек
При пуске привода через время, заданное в параметре 02-32, будет активирован выход
(функция 12: управление мех. тормозом). Этот параметр должен использоваться с функцией
торможения постоянным током.
RUN
STOP
A
B=A
Дискретный выход
...Pr.02-11 02-14=12
Выходная
частота
DCторм.
07-02
Торм.
пост. током
07-03
Торм.
пост. током
Э/м тормоз
02-32 задержка
время дребезка контакта
э/м тормоза
RUN/STOP
заторм.
расторможен
Заданная
частота
заторможен
DC торм.
Время
Если этот параметр используется без торможения постоянным током, то он будет
проигнорирован. См. инструкцию ниже.
