Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-58

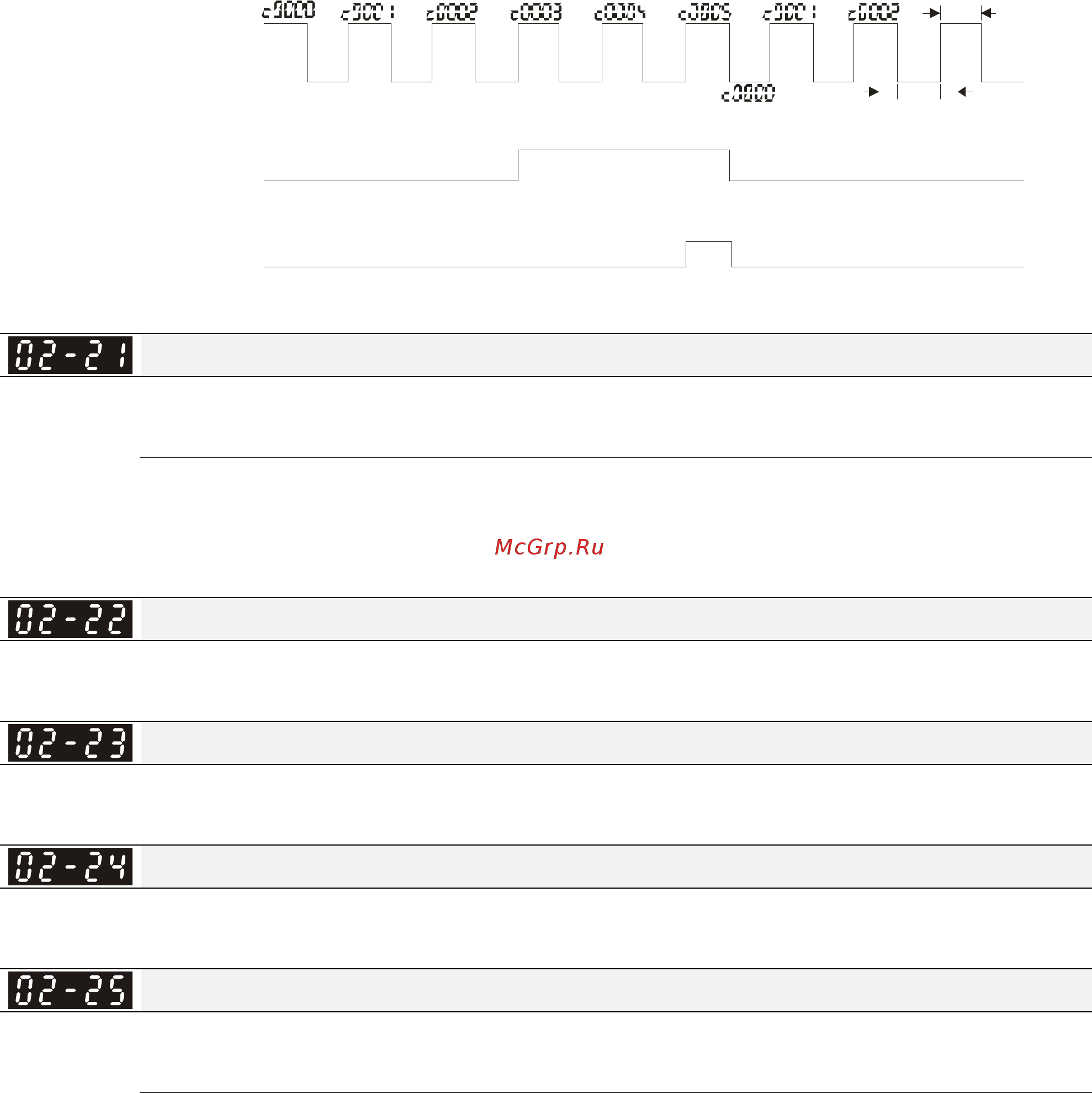

Когда счетчик достигнет значения, установленного в данном параметре, соответствующий
дискретный выход будет активизирован (параметр 02-13, 02-14, 02-36, 02-37 = 17) (Значение
настройки предварительного счетчика). Этот сигнал может использоваться для
предварительного перевода ПЧ на низкую скорость перед подачей сигнала останова.
1. 0msec
TRG
[00-04=01]
02-14=17
02-19=5
02-20=3
[02-06=23]
Индикация
Счетные импульсы
()
RY1 Pr.02-13=18
Выходной сигнал
Предварител ьное значение счетчика
Заданное значение счетчика
RY2 Pr.02-14=17
Ширина импульса
02-13, 02-14, 02-36, 02-37
1. 0msec
Коэф. умножения для имп. выхода (DFM)
Заводское значение: 1
Значения: 1~166
Параметр используется для масштабирования частоты на выходе DFM-DCM
преобразователя. Форма сигнала – периодический прямоугольный сигнал со скважностью 2.
Частота на выходе DFM = выходная частота X параметр 02-21.
Контрольная частота 1
Заводское значение: 60.00/50.00
Значения: 0.00~600.00 Гц
Ширина контрольной частоты 1
Заводское значение: 2.00
Значения: 0.00~600.00 Гц
Контрольная частота 2
Заводское значение: 60.00/50.00
Значения: 0.00~600.00 Гц
Ширина контрольной частоты 2
Заводское значение: 2.00
Значения: 0.00~600.00 Гц
При достижении выходной частоты, заданной в данных параметрах, будут активизированы
выходы, назначенные на соответствующие функции 3 или 4 (параметр 02-13, 02-14, 02-36,
02-37).
