Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-10
Типоразмер D
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,
, +1/DC+, -/DC-
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD220CH23A-00
300MCM
(152мм
2
)
1/0 AWG(53.5мм
2
)
M8
200кг-см
(173 lb-in.)
(19.62 Нм)
VFD300CH23A-00 4/0 AWG (107мм
2
)
VFD370CH23A-00 250MCM (127мм
2
)
VFD370CH43A-00 1/0 AWG (53.5мм
2
)
VFD450CH43A-00 2/0 AWG (67.4мм
2
)
VFD550CH43A-00 3/0 AWG (85мм
2
)
VFD750CH43A-00 300MCM (152мм
2
)
VFD220CH23A-21
4/0 AWG.
(107мм
2
)
1/0 AWG(53.5мм
2
)
VFD300CH23A-21 3/0 AWG (85мм
2
)
VFD370CH23A-21 4/0 AWG (107мм
2
)
VFD370CH43A-21 1/0 AWG (53.5мм
2
)
VFD450CH43A-21 1/0 AWG (53.5мм
2
)
VFD550CH43A-21 2/0 AWG (67.4мм
2
)
VFD750CH43A-21 4/0 AWG (107мм
2
)
1.Согласно UL: провода должны быть только медные 600В,
75 ℃ или 90 ℃.
2. Провод заземления: 2AWG*2(33.6мм
2
)

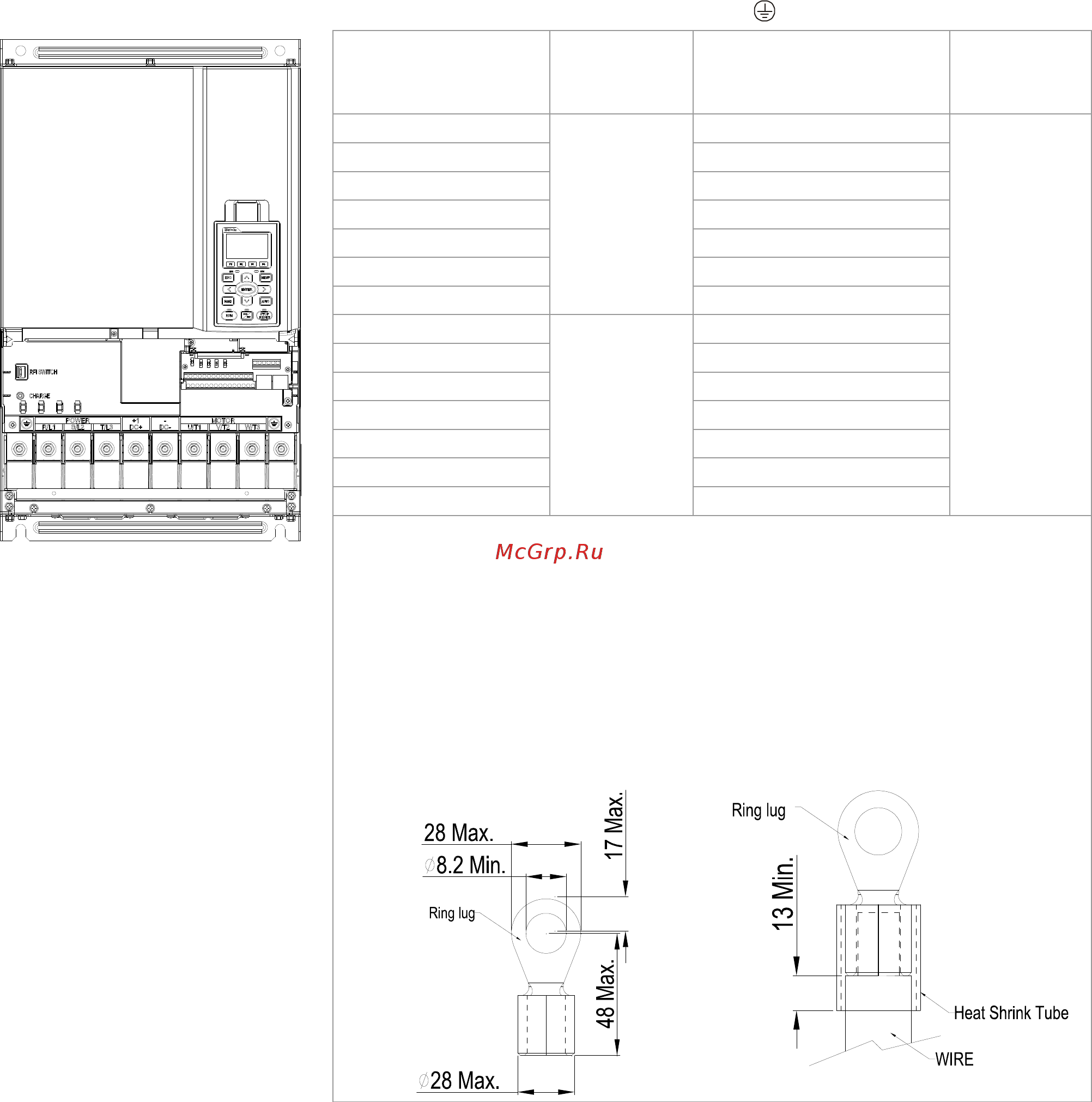

3. При использовании клеммных наконечников руководствуйтесь
размерами на рис. 1.
4. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2).
Рис. 1 Рис. 2
