Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-163

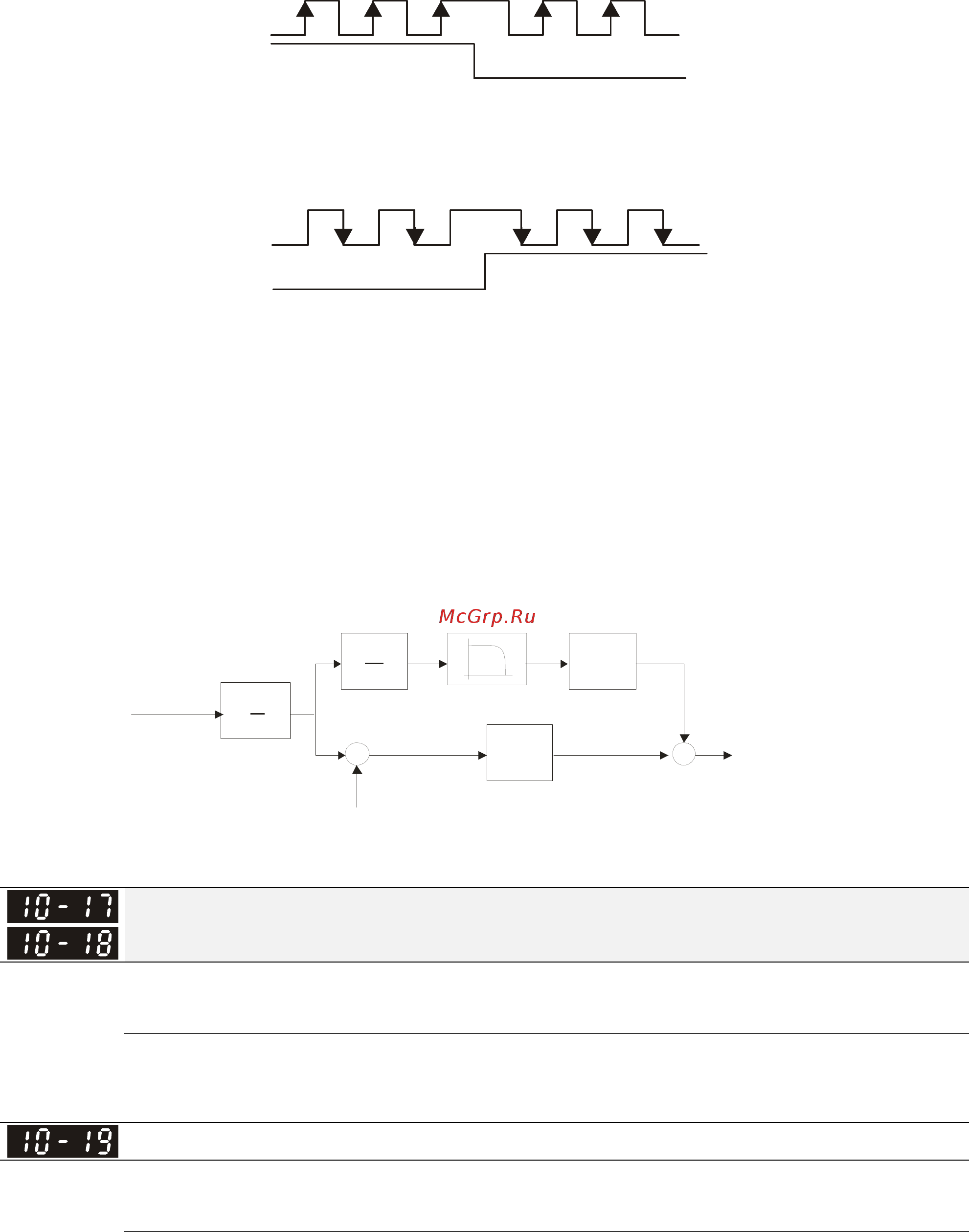

3:Фаза А - импульсы, фаза В - направление вращения. (L=обратное
вращение, H=прямое вращение)
A
B
FWD
REV
4:Фаза А - импульсы, фаза В - направление вращения. (L =прямое
вращение, H=обратное вращение)
A
B
FWD
REV
Если значение данного параметра отличается от параметра 10-02 и источником задания
частоты является импульсный вход (параметр 00-20 = 4 или 5), то на выходе может
появиться 4-кратная частота.
Например: если параметры 10-01=1024, 10-02=1, 10-16=3, 00-20=5, MI=37 = ON, то
потребуется задать на входе PG2 4096 импульсов, чтобы двигатель повернулся на один
оборот.
Если параметры 10-01=1024, 10-02=1, 10-16=1, 00-20=5, MI=37 = ON, то потребуется задать
на входе PG2 1024 импульсов, чтобы двигатель
повернулся на один оборот.
Блок-схема контура управления положением
d
dt
kd
kp
+
-
11-00 bit 0=0
11- 24
11-00 bit 0=1
11- 05
11- 2510-21
+
+
10-17
10-18
A
B
Заданное
положение
Электр.
редуктор
Сигнал о.с.
по положению
Задание
скорости
Числитель электр. редуктора A1
Знаменатель электр. редуктора B
Заводское значение: 100
Значения: 1~65535
Скорость вращения = Частота вх. импульсов / разрешение энкодера (параметр 10-01) *
(параметр 10-17) / (параметр 10-18).
Заданное положение для режима позиционирования
Заводское значение: 0
Значения: 0~65535 имп.
Параметр определяет позицию в режиме управления положением.
Параметр используется, когда функция дискретного входа = 35 (разрешение управления
положением).
