Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-11
Подключение РЧ (EMI) фильтра
Электрооборудование, имеющее в своем составе преобразователь частоты, может является источником
помех в широком диапазоне частот и оказывать влияние на другое оборудование, расположенное рядом. При
использовании фильтра электромагнитной совместимости, его правильной установке и подключении
большая часть помехоизлучения подавляется. Для получения наибольшего эффекта подавления помех мы
рекомендуем использовать EMI фильтры DELTA.
Для наилучшего подавления помех
при использовании фильтров ЕМС выполните ниже приведенные
рекомендации по установке и подключению в соответствии со стандартами:
EN61000-6-4
EN61800-3: 1996 + A11: 2000
EN55011 (1991) Класс A Группа 1 (1
st
Environment, restricted distribution)
Общие меры обеспечения электромагнитной совместимости
1. Преобразователь частоты и фильтр должны быть установлены на одном металлическом основании
(монтажной панели).
2. Преобразователь частоты должен устанавливается на фильтр или как можно ближе к нему.
3. Все провода и кабели должны быть как можно короче.
4. Металлическая монтажная панель должна быть заземлена.
5. Корпус преобразователя частоты и корпус фильтра или их
клеммы заземления должны иметь надежный
контакт с металлическим основанием. Площадь контакта должна быть максимально возможной.
Выбор и прокладка моторного кабеля
Неправильный выбор кабеля двигателя и его монтаж могут влиять на работу фильтра. Убедитесь, что кабель
двигателя выбран в соответствии с применяемым двигателем.
6. Используйте экранированный кабель (желательно с двойным экраном)
7. Экран кабеля должен быть заземлен с обоих концов проводниками с минимальной длиной и
максимальной контактной поверхностью.
8. Места заземления должны быть
очищены от краски и грязи для обеспечения надежного электрического
соединения.

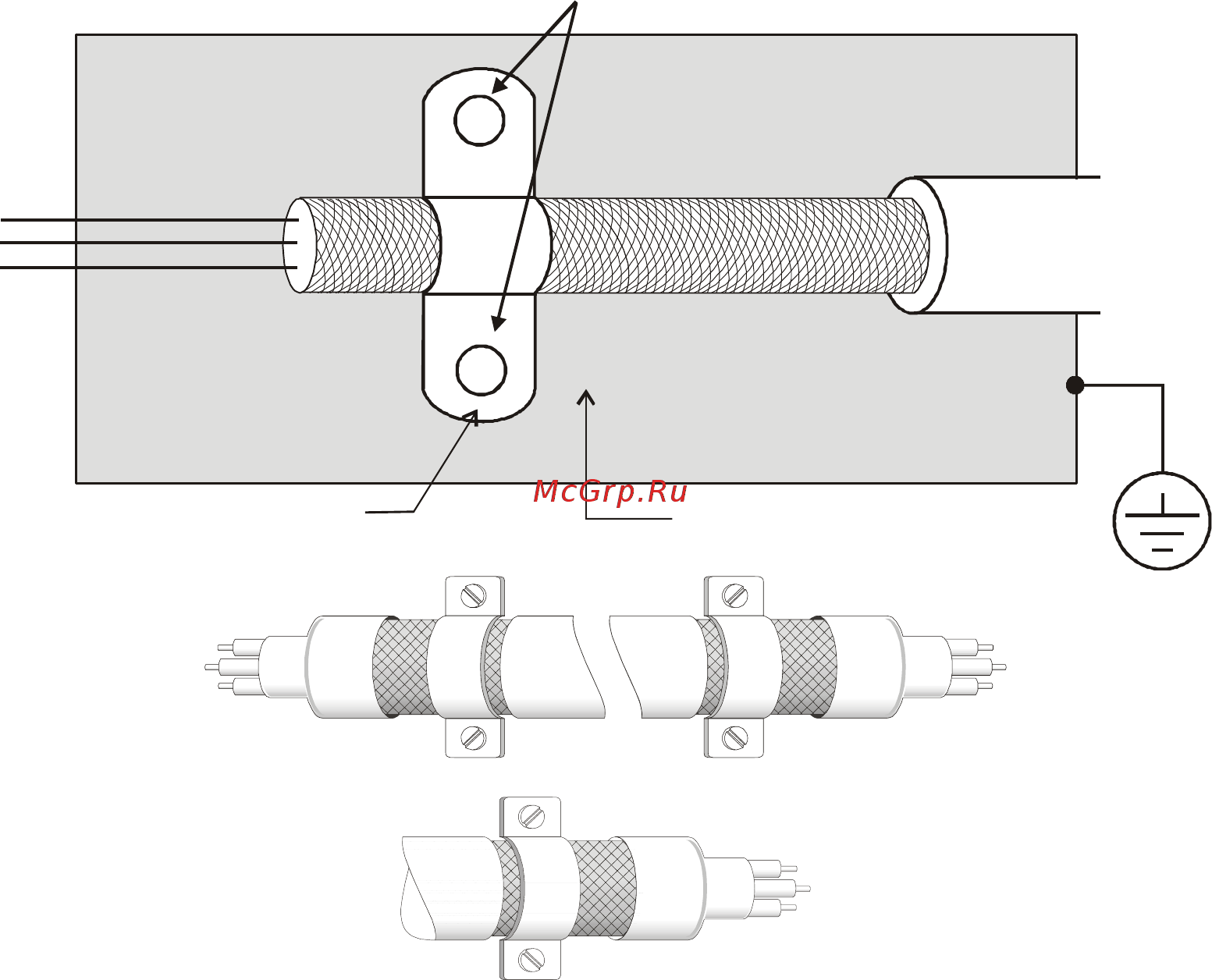

Заземление экрана моторного кабеля
скоба
металлическая панель
зачистите контактные поверхности
Заземление экрана на обоих концах кабеля
