Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-6

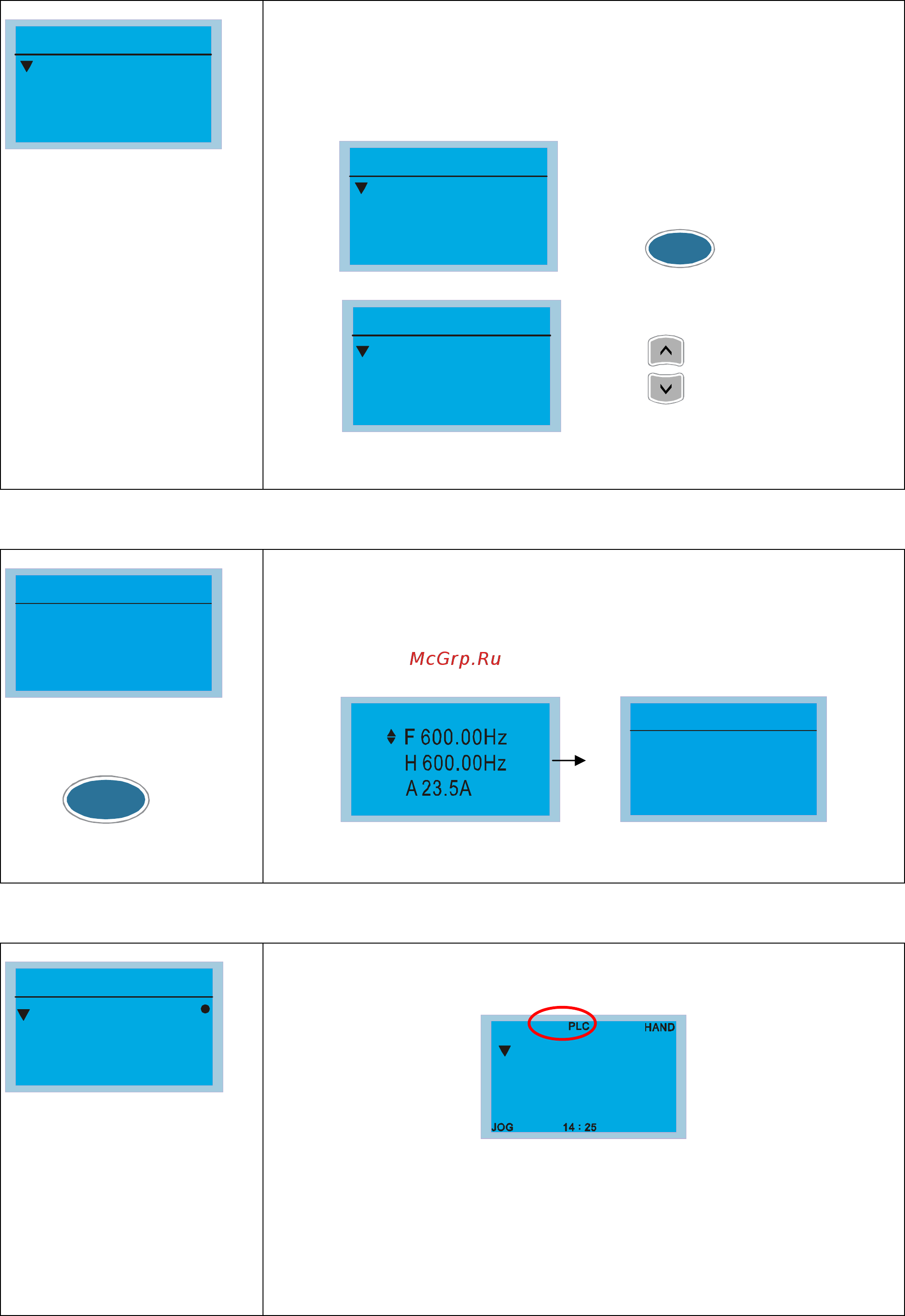

2. Копирование параметров
1.
2.
3.
Copy pr
Копирование параметров (Pr)
1. Сохранение 4 наборов настроек.
2. После окончания настройки на странице копирования
параметров (Pr) появится соответствующая отметка.
1.2009/05/04
2.
3.
Copy pr
Нажмите
ENTER
1.SAVE
2.LOAD
File 1
Нажмите
После выбора пункта Сохранить и нажатия кнопки
параметр будет сохранен в памяти пульта.
Enter
для сохранения и
загрузки
3. Блокировка клавиатуры
Keypad locked
Press "ENTER"
to lock
ENTER
Нажмите
для блокировки
Блокировка клавиатуры
Эта функция предназначена для предотвращения случайного нажатия на
клавиатуру. Информация о блокировке клавиатуры не выводится на гл.
страницу, но при нажатии на любую кнопку будет выводиться
сообщение» Для разблокировки нажмите ESC и затем Enter".
HAND
JOG
14 35:56
：
Keypad locked
Press "ESC" for
3 seconds to unlock
Нажмите любую кнопку.
4. Функции ПЛК
1.Disable
2.PLC Run
3.PLC Stop
PLC
Функции ПЛК
1. Запрещен
2. Запуск ПЛК
3. Остановка ПЛК
Если ПЛК включен или остановлен, то на гл. странице будет гореть
индикатор.
F
H
A
600.00Hz
23.5A
600.00Hz
На пульте KPC-CE01 статус ПЛК отображается следующим образом
1. PLC0
2. PLC1
3. PLC2
