Глава 7 Дополнительное оборудованиеVFD-CH2000

Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

7-45

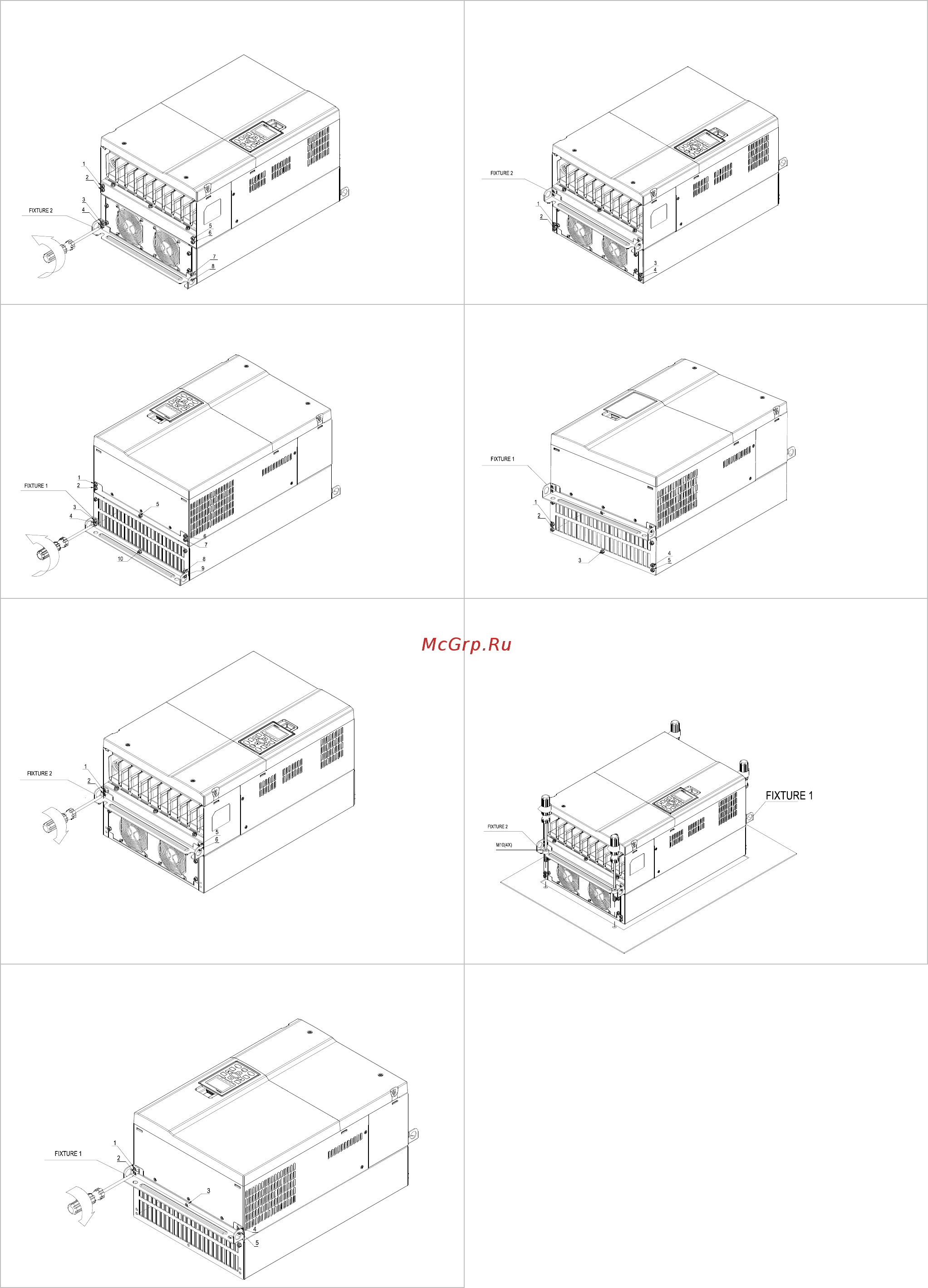

Типоразмер D&E

1. Открутите 8 винтов и снимите деталь Fixture 2

(Как показано на рис.).

5. Закрутите 4 винта (Как показано на рис.). Момент

затяжки: 24~26 кг*см (20.8~22.6Ib-in).

2. Открутите 10 винтов и снимите деталь Fixture 1

(Как показано на рис.).

6. Закрутите 5 винтов (Как показано на рис.).

Момент затяжки: 24~26 кг*см (20.8~22.6Ib-in).

3. Закрутите 4 винта (Как показано на рис.). Момент

затяжки: 30~32 кг*см (26.0~27.8Ib-in).

7. Установите ПЧ на панель, пропустите 4 винта

(M10) через Fixture 1 и 2 и закрепите ПЧ на

панели. (Как показано на рис.)

Момент затяжки: 200~240 кг*см (173.6~208.3Ib-in).

4. Закрутите 5 винтов (Как показано на рис.).

Момент затяжки: 30~32 кг*см (26.0~27.8Ib-in).
