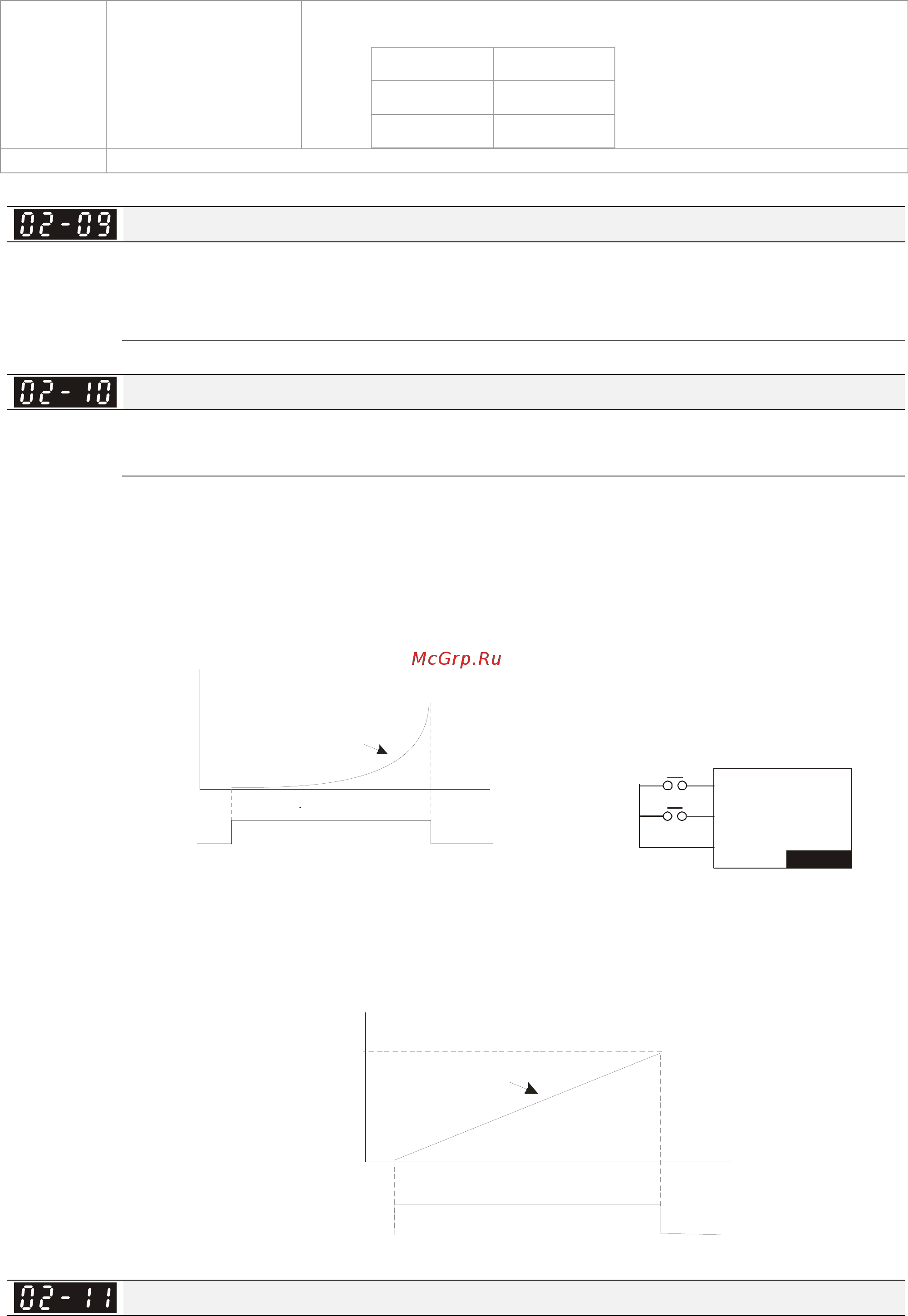

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-46
локальное/
дистанционное
управление
Включенному состоянию входа соответствует режиму
локального управления, выкл. – дистанционному управлению.
Бит 0
REM 0
LOC 1
57~70 Зарезервирован
Режим изменения частоты командами UP/DOWN
Заводское значение: 0
Значения: 0: В соответствии со временем разгона/замедления
1: С постоянной скоростью (параметр 02-10)
Скорость изменения частоты командами UP/DOWN
Заводское значение: 0.01
Значения: 0.01~1.00 Гц/мс
Параметр задает скорость изменения частоты при задании внешними кнопками UP/DOWN
(функции 19/20 дискретных входов).
При параметре 02-09 = 0 процесс увеличения/уменьшения заданной частоты (F) командами
UP/DOWN показан на нижеприведенном рисунке. Данный режим аналогичен заданию
частоты с кнопок пульта управления.
OFF
ON
Время
Частота
Заданная частота
Дискретный вход
Кнопка UP
DCM
DOWN
UP
VFD-C
Ml1~15
Ml1~15
При параметре 02-09 = 1 процесс увеличения/уменьшения заданной частоты (F) командами
UP/DOWN показан на нижеприведенном рисунке. Уставки параметров 01-12~01-19 будут
действовать только в установившемся режиме.
OFF
ON
Частота
Заданная частота
Время
Дискретный вход
Кнопка UP
Входной фильтр для дискретных входов
Заводское значение: 0.005
