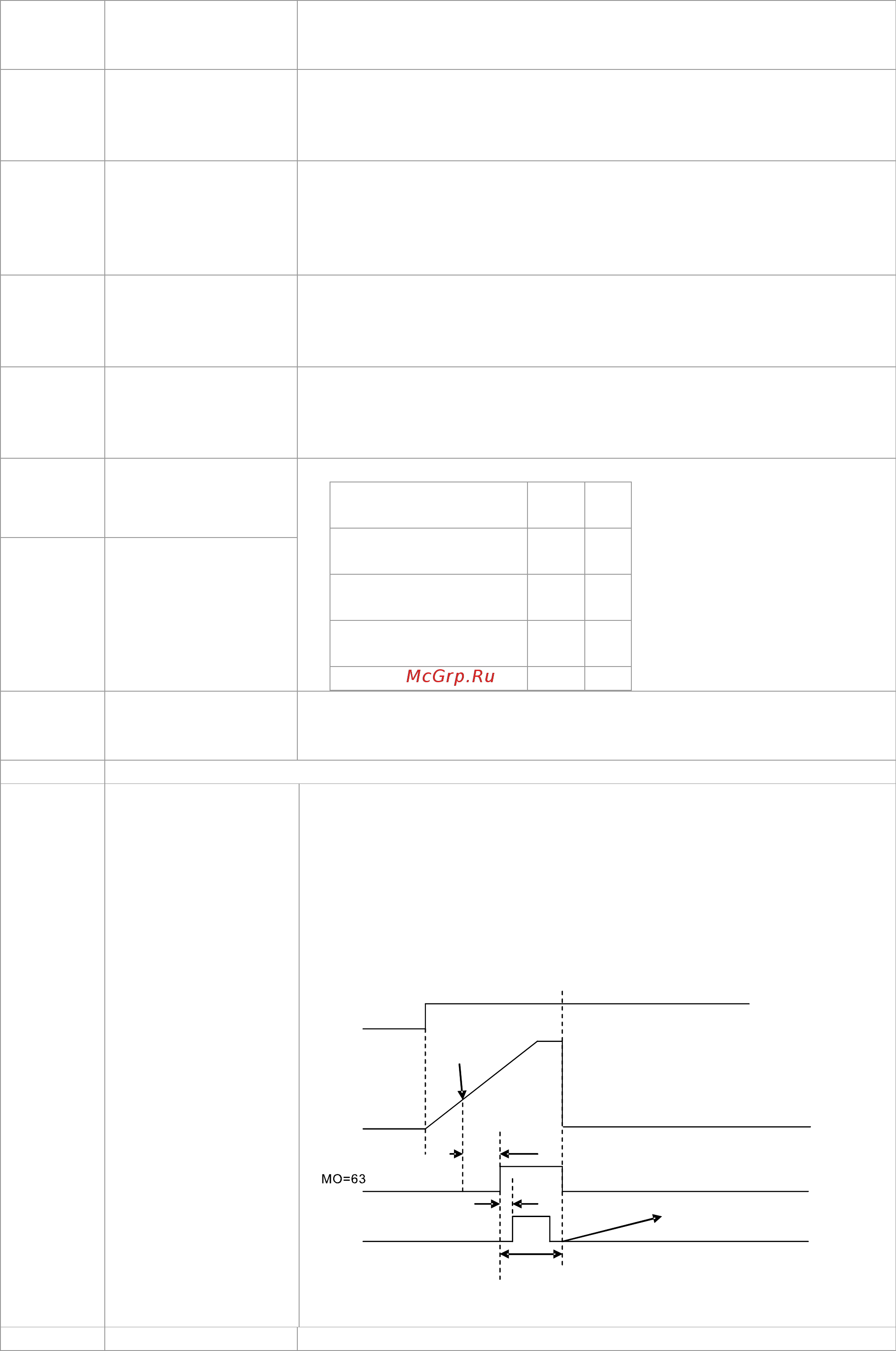

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-45
46
Вход ORG
Вход для подключения сигнала ORG. Когда сигнал подан,
привод будет выполнять поиск исходного положения, в
соответствии с параметрами 00-40, 00-41, 00-42.
47
Включение функции
возврата в
начальное
положение
При установке параметра 00-10 = 3 (поиск исходного
положения), если сигнал на входе MIx=47 отсутствует, то привод
игнорирует команду поиска исходного положения и работает в
режиме позиционирования "точка к точке".
48
Переключатель
передаточного
отношения для
электронного
редуктора
При подаче сигнала будет выбран второй набор коэффициентов
A2/B2 (параметр 10-08 и параметр 10-09).
49
Разрешение работы
привода
Если сигнал подан, команда ПУСК доступна.
Если сигнал выключен, команда ПУСК не доступна.
При выключении сигнала во время работы двигатель
остановиться на выбеге.
50
Сигнал от ведущего
ПЧ (мастера) о
включении функции
dEb
Вход используется для подачи сигнала на включения функции
dEb от ведущего ПЧ. Это сделано для того, чтобы ведущий и
ведомый ПЧ остановились одновременно.
51
Выбор режима ПЛК
(бит 0)
Статус ПЛК Бит 1 Бит
0
Запрещение работы
ПЛК (PLC 0)
0 0
Триггер включения
ПЛК (PLC 1)
0 1
Триггер выключения
ПЛК (PLC 2)
1 0
Нет функции 1 1
52
Выбор режима ПЛК
(бит 1)
53
Быстрый стоп при
управлении по
CANopen
При разрешении данной функции при управлении по CANopen
будет активизирован быстрый останов привода. См. описание в
Главе 15.
54 Зарезервирован
55
Подтверждение
растормаживания
#MI=55 используется с параметром 02-56. Заводское значение
параметра 02-56=0.
Другое значение параметра активирует проверку
растормаживания тормоза. Если в течение времени, заданном
в параметре 02-56, на вход с функцией MI=55 не поступит
сигнал о растормаживании тормоза, то ПЧ выдаст ошибку Brk и
немедленно зафиксирует тормоз, игнорируя все команды
управления тормозом.
56 Переключение Эта функция действует при параметре 00-29 не равном нулю.
Команда на
вращение
Вых. частота.
(вых. частота>=Pr02-34 и
вых. ток>=Pr02-33)
02-32
-
MI=55
Механическая задержка
02-56
Если сигнал о растормаживании тормоза
не поступил в течение заданного времени,
то ПЧ выдаст ошибку Brk
