Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-44
37
Разрешение
импульсного
управления
положением
Когда параметр 00-20 = 4 или 5 и на дискретный вход подан
данный сигнал, импульсы на плате PG станут импульсной
командой позиционирования. При этом рекомендуется
установить Pr.11-25 = 0.

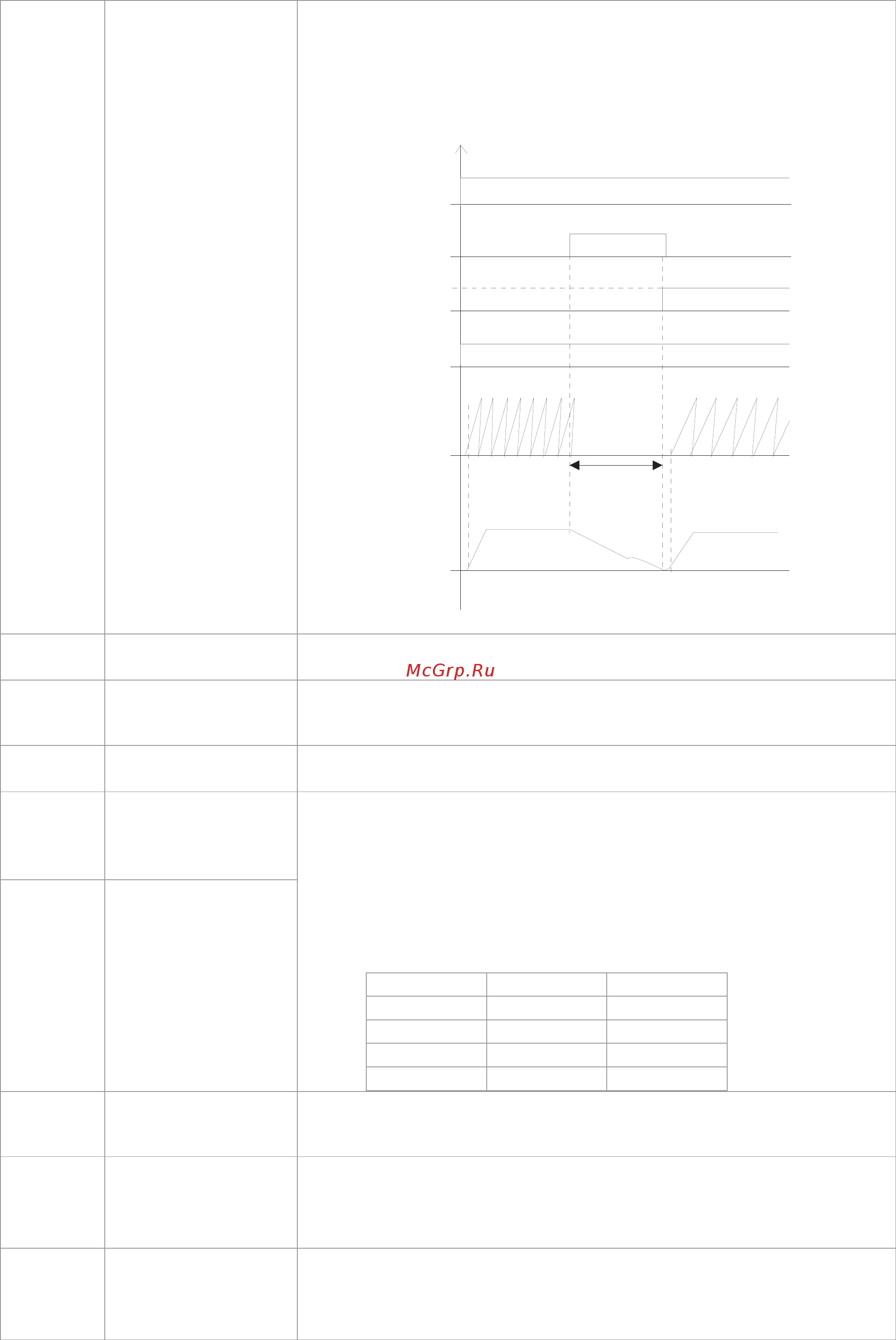

Пример: позиционирование по импульсному сигналу задания,
и выход в исходное положения по команде MI=d35.
RUN
MI=d35
MO=d39
MI=d37
Импульсн.
сигнал
Внутр.
команда
Вых.
частота
Время
38
Запрет записи
EEPROM
При подаче сигнала на вход запись данных в
энергонезависимую память будет запрещена.
39
Направление
команды задания
момента
При управлении моментом (00-10=2) данным сигналом с входов
AVI или ACI можно изменить направление задания момента.
40
Принудительный
останов на выбеге
При подаче сигнала на вход: с выхода ПЧ будет снято
напряжение и двигатель начнёт останавливаться на выбеге.
41
Режим HAND
1. Выключение данного входа означает команду СТОП. Если
переключить данный вход в выкл. состояние при работе
двигателя, привод будет остановлен.
2. При переключении режима управления с пульта KPC-CC01
привод будет переключен в новый режим после остановки.
3. На дисплее пульта KPC-CC01 будет индикация:
HAND/OFF/AUTO.
Бит 1 Бит 0
ВЫКЛ 0 0
AUTO 0 1
HAND 1 0
ВЫКЛ 1 1
42
Режим AUTO
43
Переключатель
разрешения для
аналогового входа
См. описание параметра 02-48.
44
Поиск исходного
положения в
обратном
направлении
Вход для подключения конечного выключателя при обратном
вращении. Когда сигнал подан, привод будет выполнять поиск
исходного положения в обратном направлении (по часовой
стрелке), в соответствии с параметрами 00-40, 00-41, 00-42.
45
Поиск исходного
положения в
прямом
направлении
Вход для подключения конечного выключателя при прямом
вращении. Когда сигнал подан, привод будет выполнять поиск
исходного положения в прямом направлении (против часовой
стрелки), в соответствии с параметрами 00-40, 00-41, 00-42.
