Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-9

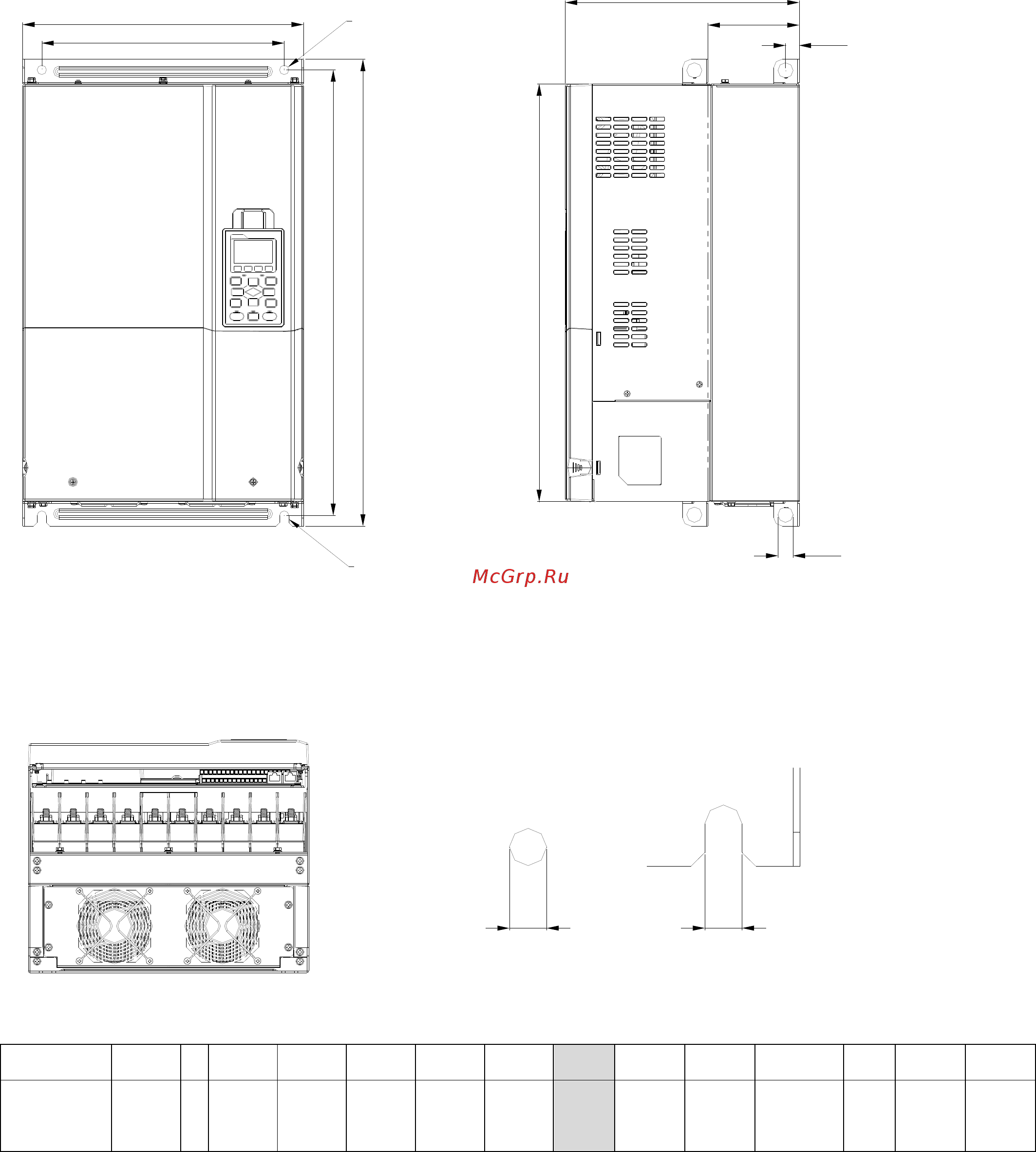

Типоразмер D
D1:
VFD220CH23A-00, VFD300CH23A-00, VFD370CH23A-00
VFD370CH43A-00, VFD450CH43A-00, VFD550CH43A-00, VFD750CH43A-00
Ед: мм [дюйм]
D1*: Фланцевый монтаж
W
W1
H1
H2
S1S1
SEE DETAIL A
DETAIL A
(MOUNTING HOLE)
DETAIL B
(MOUNTING HOLE)
SEE DETAIL B
D
H3
D1
S2
D2
Типоразмер
W H D W1 H1 H2 H3 D1* D2 S1 S2 Φ1 Φ2 Φ3
D1
330.0
[12.99]
- 275.0
[10.83]
285.0
[11.22]
550.0
[21.65]
525.0
[20.67]
492.0
[19.37]
107.2
[4.22]
16.0
[0.63]
11.0
[0.43]
18.0
[0.71]
- - -
