Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-47
Типоразмер F
Для моделей:
VFD900CH23A/23E; VFD1320CH43A/43E; VFD1600CH43A/43E

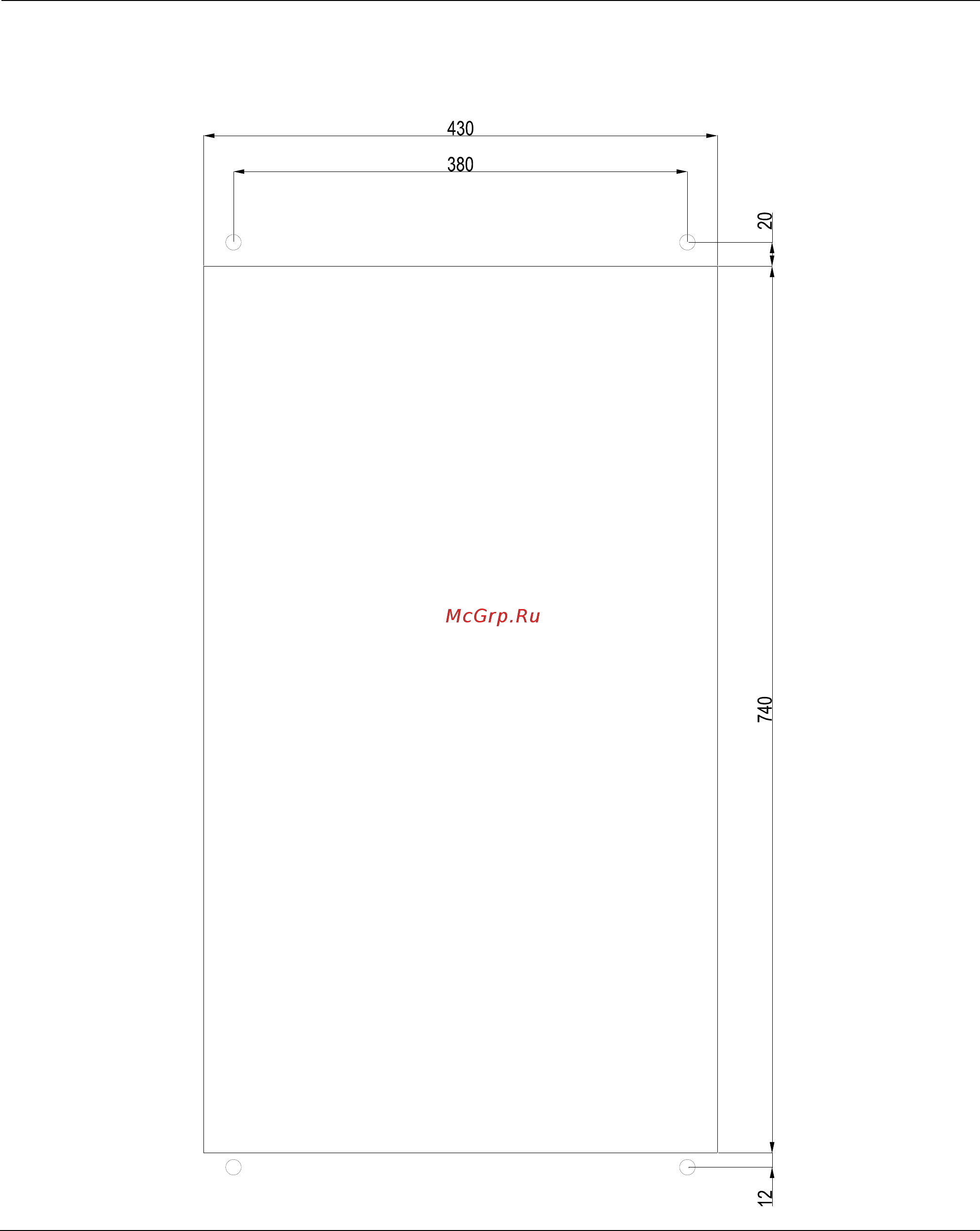

Размеры отверстия Ед.: мм [дюймы]
