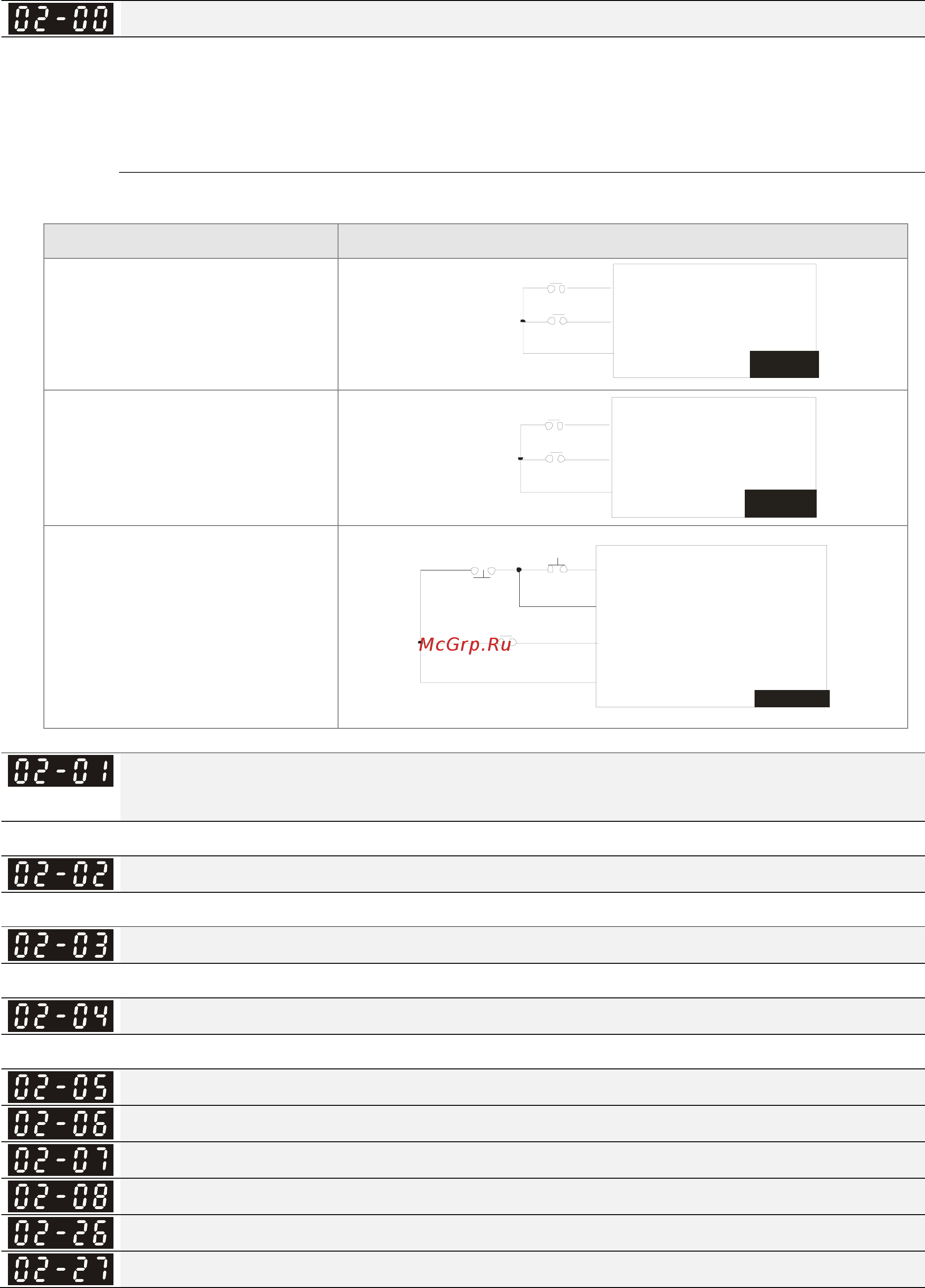

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-36
Группа 2 Параметры дискретных входов/выходов
Параметры, отмеченные данным знаком, Вы можете менять во время работы двигателя.
Режим оперативного управления
Заводское значение: 0
Значения:0: 2-х проводный режим 1
1: 2-х проводный режим 2
2: 3-х проводный режим
Возможны три различные схемы управления приводом по дискретным входам:
Параметр 02-00 Схема подключения к дискретным входам
0
2-х проводный режим 1
FWD/STOP (Вперед/Стоп)
REV/STOP (Назад/Стоп)
FWD:("OPEN":STOP)
("CL OSE":FWD)
REV:("OPEN": STOP)
("CLOSE": REV)
VFD-C
DCM
FWD/ STOP
REV/STOP
1
2-х проводный режим 2
RUN/STOP (Пуск/Стоп)
REV/FWD (Вперед/Назад)
FWD:("OPEN":STOP)
("CLOSE":RUN)
REV:("OPEN": F WD)
("CLOSE": REV)
VFD-C
DCM
RUN /STOP
FWD/ REV
2
3-х проводный режим
FWD "CLOSE": RUN
MI1 "OPEN":STOP
REV/FWD "OPEN": FWD
"CLOSE": REV
VFD-C
DC M
STOP
REV/FWD
RUN
Многофункциональный дискретный вход 1 (MI1) (MI1= STOP при 3-х проводном
управлении)
Заводское значение: 1
Многофункциональный дискретный вход 2 (MI2)
Заводское значение: 2
Многофункциональный дискретный вход 3 (MI3)
Заводское значение: 3
Многофункциональный дискретный вход 4 (MI4)
Заводское значение: 4
Многофункциональный дискретный вход 5 (MI5)
Многофункциональный дискретный вход 6 (MI6)
Многофункциональный дискретный вход 7 (MI7)
Многофункциональный дискретный вход 8 (MI8)
Дискретный вход платы расширения (MI10)
Дискретный вход платы расширения (MI11)
