Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-35
замедление не должно применяться). Автоматический разгон/замедление повышает
эффективность работы и обеспечивает энергосбережение
Значение 3: При автоматическом разгоне/замедлении (автоматический расчет времени
разгона/замедления в зависимости от нагрузки): время разгона/замедления определяется
процессором автоматически в зависимости от нагрузки и устанавливается максимально
коротким, но таким, чтобы избежать перегрузки по току в процессе
разгона и перенапряжения
в процессе замедления.

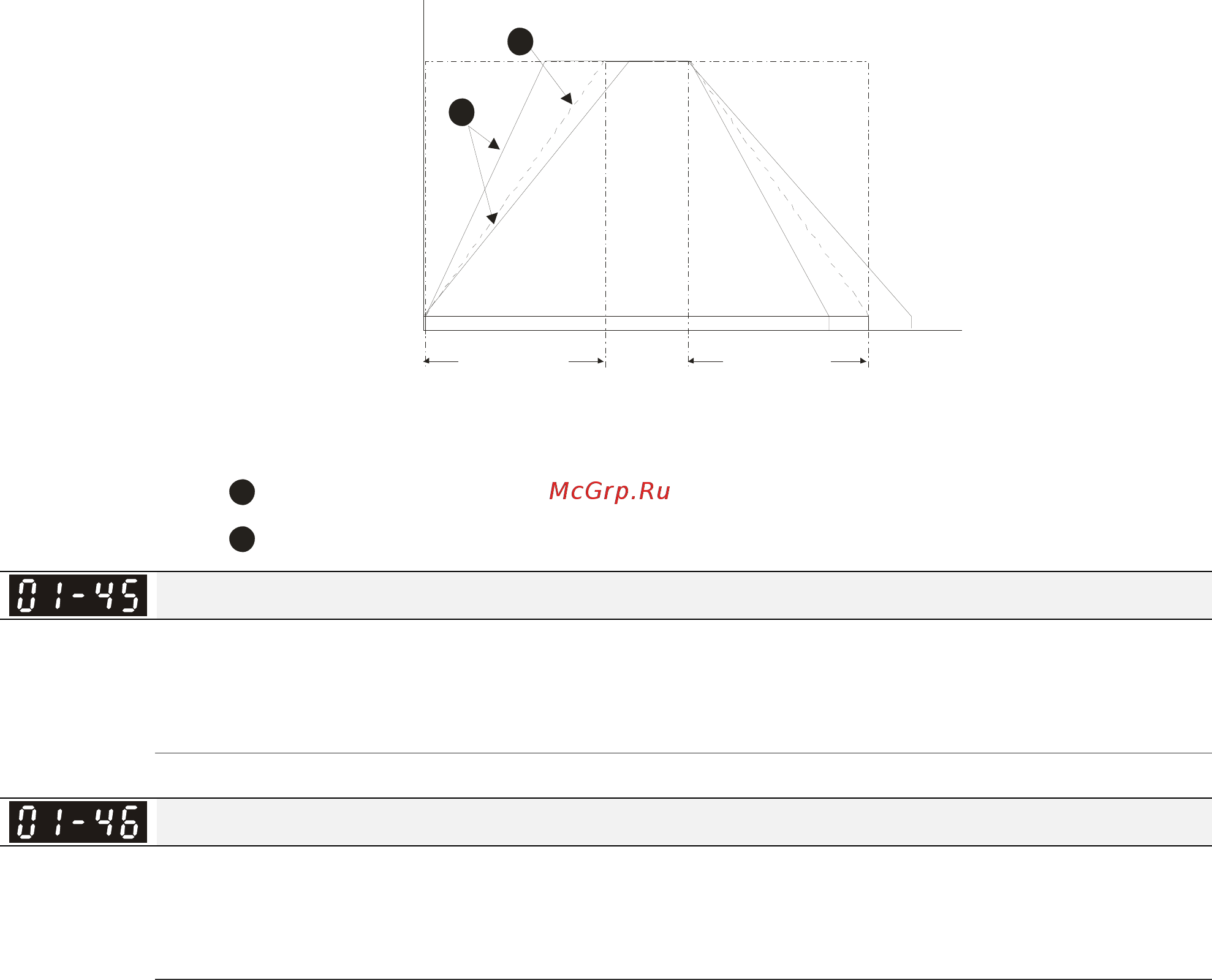

При значении 4 разгон и замедление будут линейными (ограничение параметрами 01-12 …
01-21): если параметры 01-12~01-19 соответствуют нагрузке, и привод в процессе
разгона/замедления не перегружается, то используются значения этих параметров. В
противном случае, время разгона/торможения будет автоматически увеличено.
1
2
01-00
01-12 01-14
01-16 01-18
01-1301-15
01-17 01-19
1
2
Pr.01-44 0.=
Частота
Макс.
частота
01-07
Мин.
частота разгон
Время
замедление
Время разгона/замедления
Pr.01-44 3.=
Дискретность установки времени разгона/ замедления и S-кривой
Заводское значение: 0
Значения: 0: 0,01 сек
1: 0,1 сек
Время для быстрой остановки с CANopen
Заводское значение: 1.00
Значения: Параметр 01-45=0: 0.00~600.00 сек
Параметр 01-45=1: 0.0...6000.0 сек
Время замедления от макс. частоты (параметр 01-00) до 0.00Гц при управлении по CANopen.
