Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-34

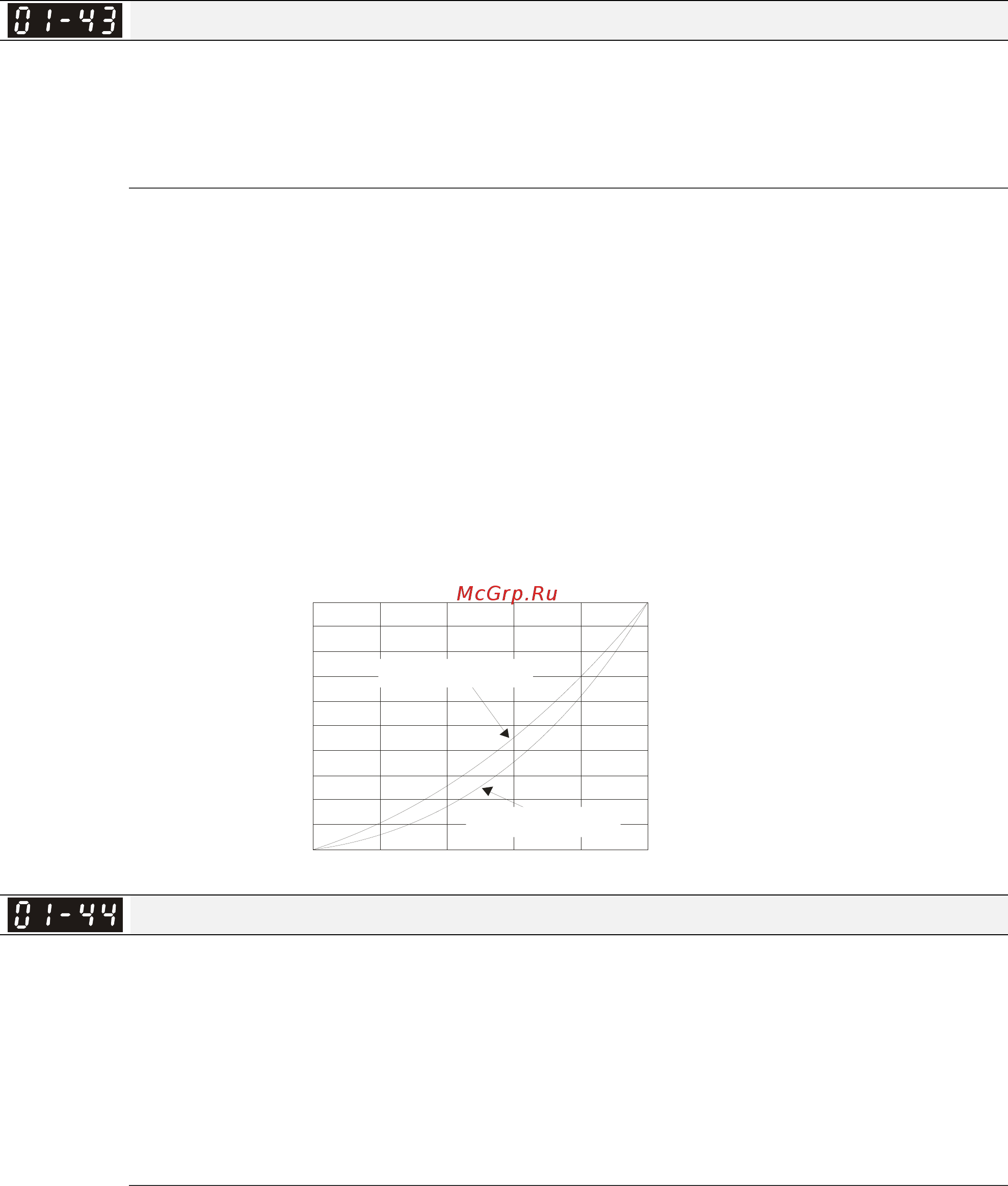

Выбор характеристики V/f
Заводское значение: 0
Значения:0: Хар-ка V/f определяется группой параметров 01
1: V/f
1.5
(вентиляторная характеристика)
2: V/f
2
(вентиляторная характеристика)
Когда выбрано значение 0, характеристика V/f для первого двигателя определяется в
параметрах 01-00~01-08. Для второго мотора - в параметрах 01-35~01-42.
Когда выбрано значение 1 или 2, заданные промежуточные значения частоты/напряжения
будут проигнорированы.
Если на двигателе нагрузка с переменным моментом (момент пропорционален скорости, как
в центробежных насосах, вентиляторах), данный параметр позволит за счет снижения
выходного
напряжения на низких частотах уменьшить ток намагничивания и потери в стали
электродвигателя, повысив тем самым КПД привода.
Не рекомендуется использовать вентиляторную характеристику в приложениях, где
требуется быстрый разгон/торможение. Поскольку данная характеристика имеет низкий
момент на низких частотах.
0
20 40 60
80 100
100
90
80
70
60
50
40
30
20
10
01-02
%Напряжение
V/f в степени1.5
V/f в степени 2
01-01
%Частота
Выбор режима разгона/замедления
Заводское значение: 0
Значения:0: Линейный разгон и замедление
1: Автоматический разгон, линейное замедление
2: Линейный разгон, автоматическое замедление
3: Автоматический разгон и замедление (автоматический расчет
времени разгона/замедления в зависимости от нагрузки)
4: Линейный, с автоматическим увеличением (предел увеличения в
параметрах 01-21, 01-22)
Параметр используется для уменьшения вибрации при запуске и остановке двигателя. При
малой нагрузке возможно изменение скорости повышения выходной частоты с плавным
нарастанием тока при старте. При замедлении возможно также более быстрый останов
двигателя с предотвращением останова из-за перенапряжения.
Значение 0: При линейном разгоне и замедлении время разгона/замедления определяется
параметрами 01-12~01-19.
Выбор автоматического разгона или замедления: Позволяет снизить механические вибрации
оборудования и избежать трудоемкого процесса настройки параметров разгона/замедления.
При этом предотвращается перегрузка по току в процессе разгона и перенапряжение в
процессе замедления. Обеспечивается плавный разгон без скачков. Для замедления
тормозной резистор не требуется (при использовании тормозного резистора автоматическое
