Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-17
8-10 EMC-PG01R
Описание клемм
Настройка с помощью параметров 10-00~10-02
Клеммы Описание
PG1
R1- R2
Вых. напряжение резольвера
эффективное значение 7В, 10
кГц
S1,S2, S3, S4,
Вх. напряжение резольвера
эффективное значение 3.5±0.175В, 10кГц
PG2
A2, /A2,
B2, /B2
Вход для импульсного сигнала
Может быть 1-но и 2-фазным.
Макс. вых. частота: 300kP/sec.
PG OUT
AO, /AO, BO, /BO, ZO,
/ZO
Выходы PG - карты. Имеется делитель с кратностью:
1~255 (частота синхронизации импульсного энкодера:
коэф. деления до 255)
Макс. вых. напряжение для Line driver: 5В пост. тока
Макс. вых. ток: 50мA
Макс. вых. частота: 300кГц

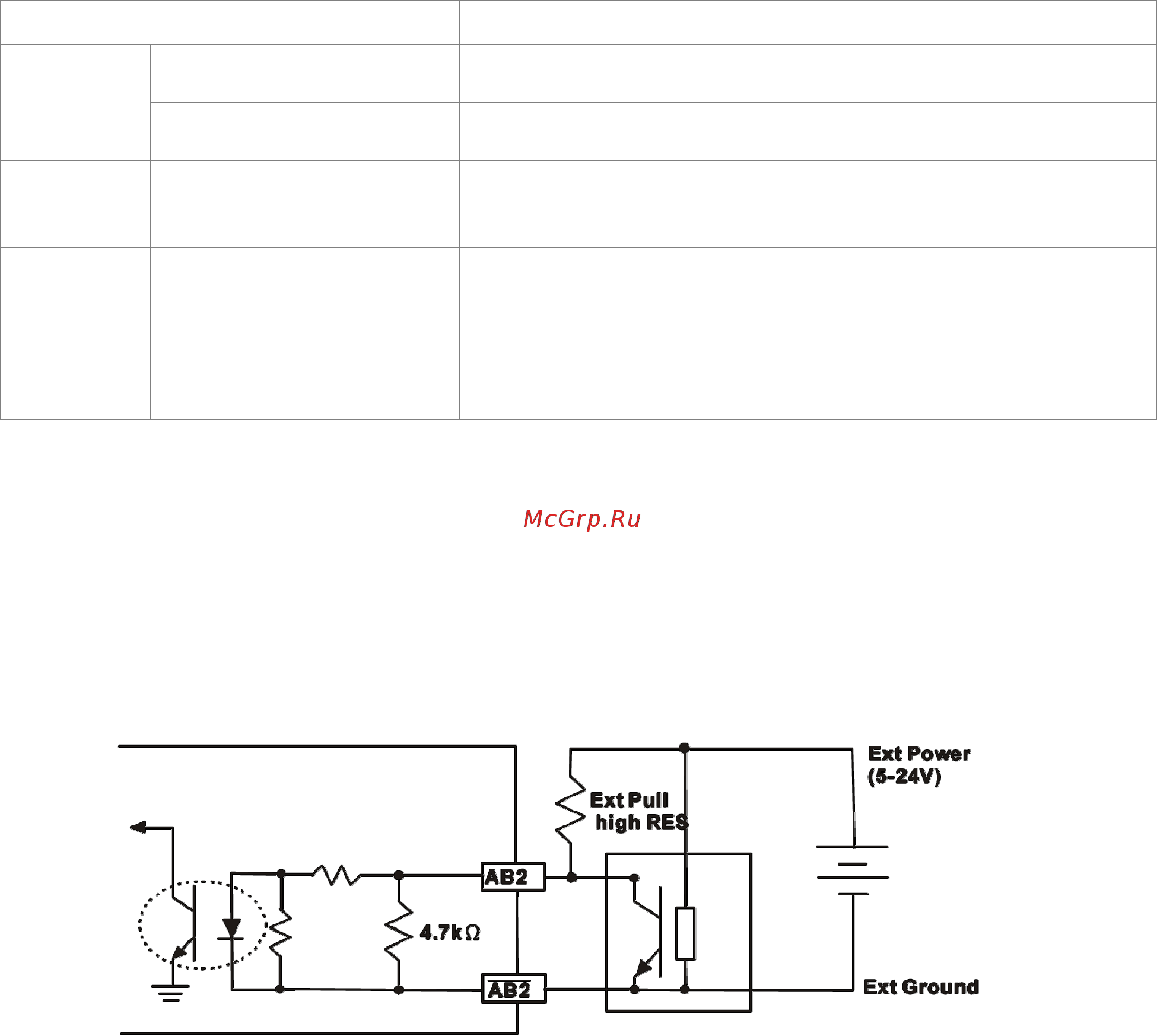

Примечание 1: Открытый коллектор, входной ток 5~15 мA на каждую колодку – необходим один
резистор на колодку.
5 В: рекомендованный нагрузочный резистор: свыше100~220Ω, ½ Вт
12 В: рекомендованный нагрузочный резистор: свыше 510~1.35kΩ, ½ Вт
24 В: рекомендованный нагрузочный резистор: свыше 1.8k~3.3kΩ, ½ Вт
Схема подключения
Для предотвращения помех используйте экранированный кабель. Не размещайте
управляющие кабели параллельно силовым.
Рекомендованный кабель: 0.21 - 0.81 мм
2
(AWG24 - AWG18).
Длина кабеля: не более 100 м
