Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-11

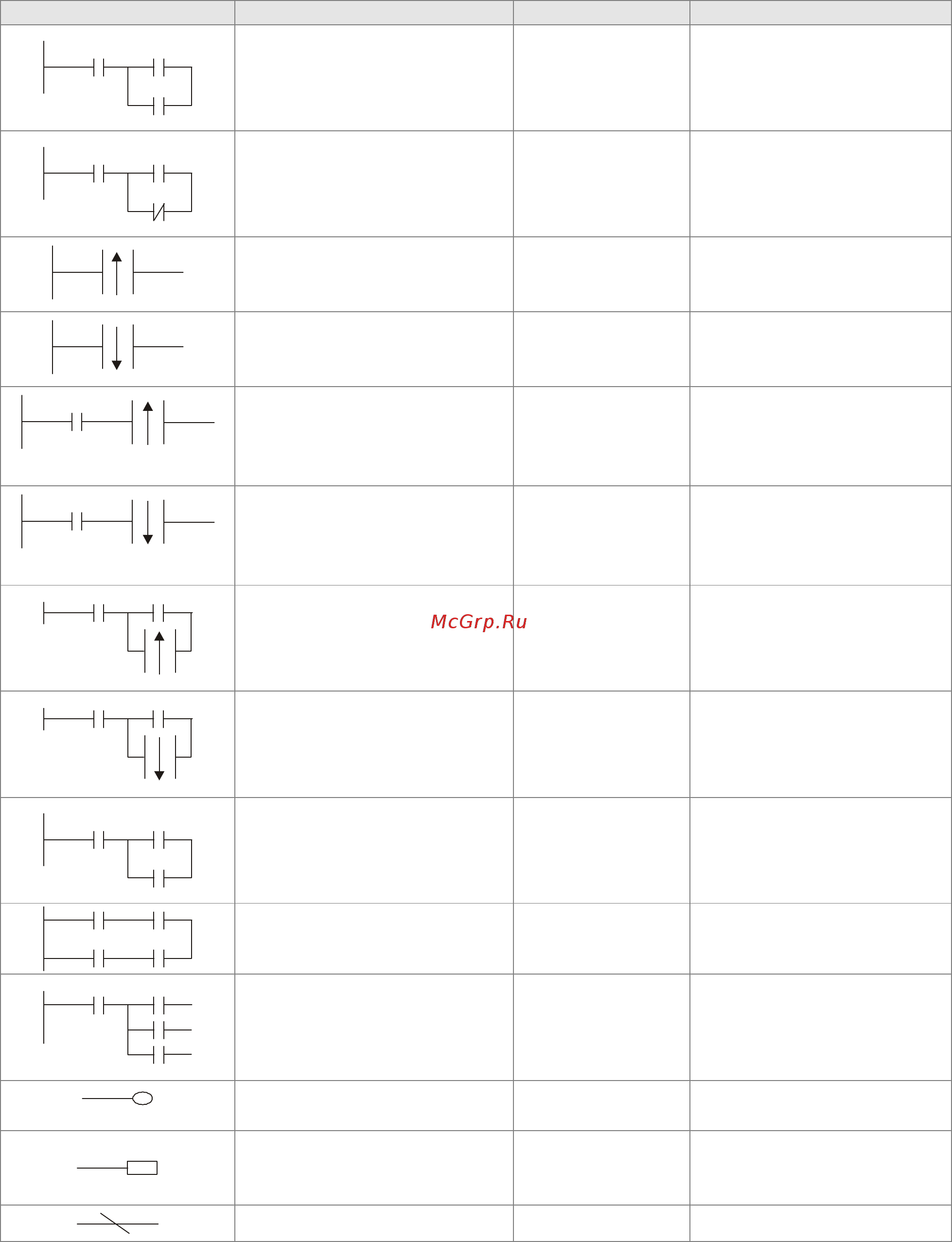

Символ Пояснение Команда Операнд
Параллельный
нормально-открытый
контакт
OR X, Y, M, T, C
Параллельный
нормально-закрытый
контакт
ORI X, Y, M, T, C
Входной импульсный
сигнал с опросом по
переднему фронту
LDP X, Y, M, T, C
Входной импульсный
сигнал с опросом по
заднему фронту
LDF X, Y, M, T, C
Последовательный
импульсный сигнал с
опросом по переднему
фронту
ANDP X, Y, M, T, C
Последовательный
импульсный сигнал с
опросом по заднему
фронту
ANDF X, Y, M, T, C
Параллельный
импульсный сигнал с
опросом по переднему
фронту
ORP X, Y, M, T, C
Параллельный
импульсный сигнал с
опросом по заднему
фронту
ORF X, Y, M, T, C
Последовательный блок ANB none
Параллельный блок ORB none
Разветвление выходов
MPS
MRD
MPP
none
Выходной сигнал
(катушка)
OUT Y, M
Базовая или прикладная
инструкция
Базовая/
прикладная
инструкция
Логическая инверсия INV none
16.4.3 Правила изображения релейно-контактных схем в ПЛК
Релейно-контактная схема состоит из одной вертикальной линии, расположенной слева и
горизонтальных линий, отходящих вправо. Вертикальная линия называется шиной, а
