Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-2
15.1 Описание CANopen
CANopen Protocol
CANopen протокол
CANopen базируется на протоколе CAN и является протоколом верхнего уровня, специально
разработанным для систем управления движением, например, в манипуляторах и сборочных
системах. CANopen Версия 4 (CiA DS301) стандартизован как EN50325-4. Спецификация
протокола CANopen включает в себя описания прикладного уровня и профиля связи (CiA
DS301), структуру программируемых устройств (CiA 302), рекомендации к параметрам
кабелей и разъемов (CiA 303-1), международную систему единиц СИ и определение
префиксов
CANopen устройств (CiA 303-2)

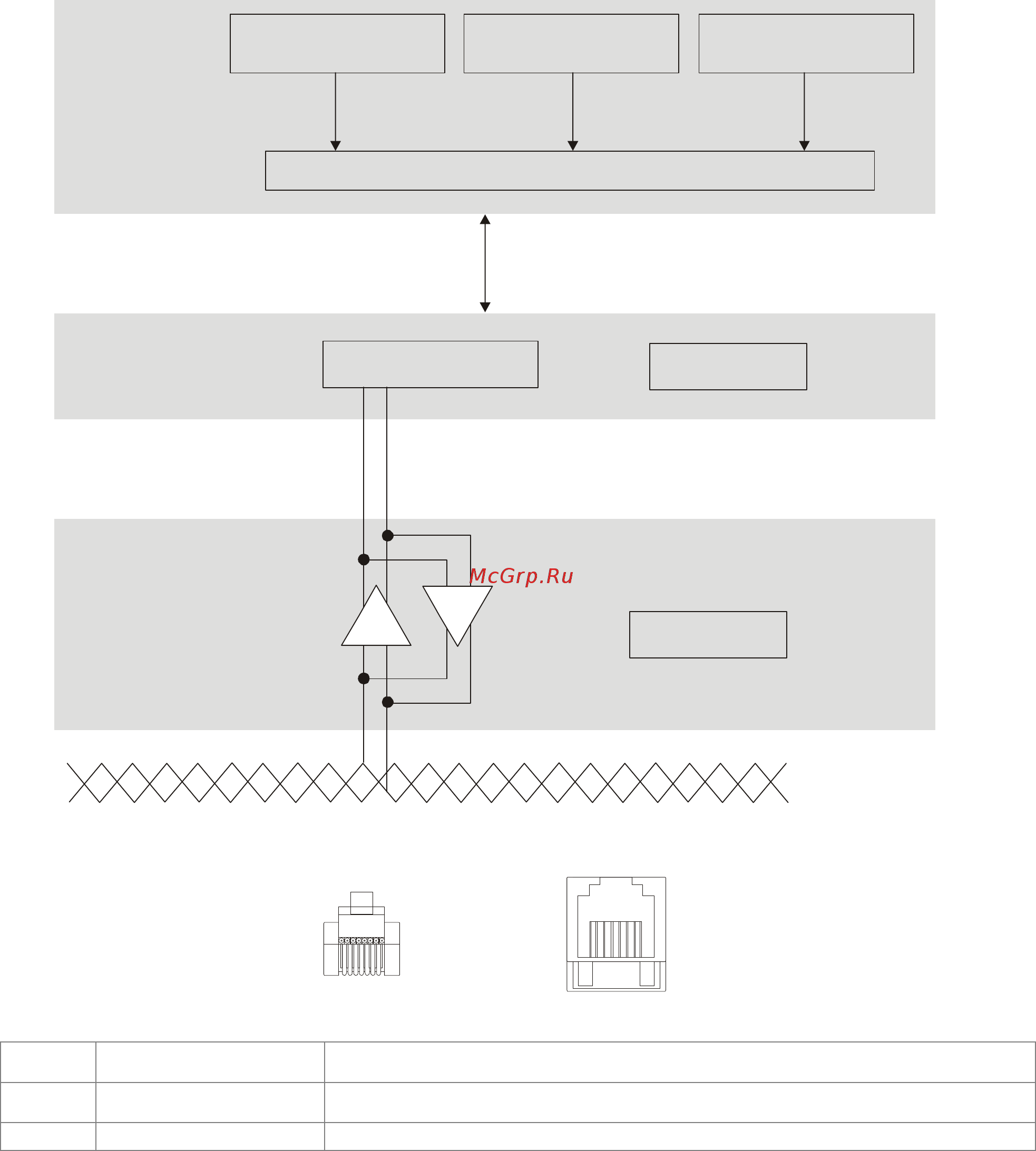

Профиль уст-ва CiA
DSP-401
Профиль уст-ва CiA
DSP-404
Профиль уст-ва CiA
DSP-XXX
OSI Layer 7
Application
Коммуникационный профиль CiA DS-301
CAN Controller
CAN 2.0A
OSI Layer 2
Data Link Layer
ISO 11898
OSI Layer 1
Physical Layer
+
-
+
-
CAN bus
Назначение контактов RJ-45
8~1
8~1
штекер
р
озетка
Контакт Сигнал Описание
1
CAN_H
CAN_H линия (верхний уровень доминанты)
2 CAN_L CAN_L линия (нижний уровень доминанты)
