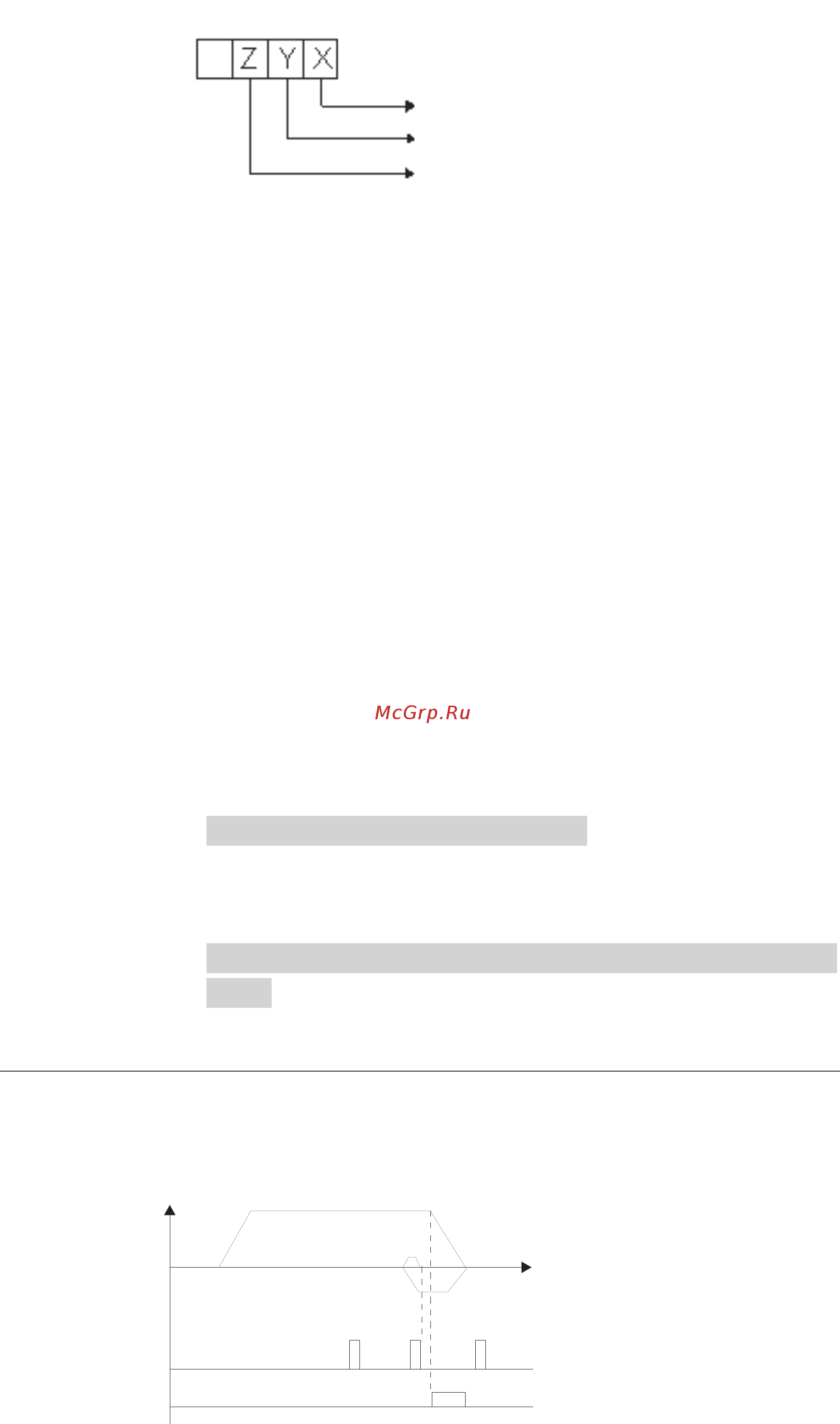

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-20
Значения:
Примечание: Прямое движение = по часовой стрелке (CW)
Обратное движение = против часовой стрелки (CCW)
X 0: Прямое движение в начальную позицию. Установить PL -
правый концевой выключаетель.
1: Обратное движение в начальную позицию. Установить NL -
левый концевой выключатель.
2: Прямое движение в начальную позицию. Установить ORG :
OFF→ON – начальная точка.
3: Обратное движение в начальную позицию. Установить ORG :
OFF→ON – начальная
точка
4: Прямое движение и поиск Z-импульса – начальная точка.
5: Прямое движение и поиск Z-импульса – начальная точка.
6: Прямое движение в начальную позицию. Установить ORG:
ON→OFF – начальная точка.
7: Обратное движение в начальную позицию. Установить ORG :
ON→OFF– начальная точка.
8: Определить текущую позицию как начальную.
Y
Установите вначале X в 0, 1, 2, 3, 6, 7.
0: обратное движение по Z-импульсу
1: прямое движение по Z-импульсу
2: игнорирование Z-импульса
Z
При достижении нулевой точки: Установите вначале X в 2, 3, 4,
5, 6, 7.
0: отображение ошибки
1: изменение направления
Управление режимом Homing: параметры 00-40, 00-41, 00-42 и 02-01~02-08.
1. При Y=0, X=0 или Y=0, X=2
Z pulse
CCWL/ORGP
Speed
Position
Режим возврата в начальную
позицию
Настройка Z-импульса
Предельная точка (концевой
выключатель)
Режим возврата в начальную
позицию
Настройка Z-импульса
Предельная точка (концевой
выключатель)
Скорость
Позиция
Z-импульс
