Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-67
Значения: 0.00~600.00 Гц
02 -
66
Ток включения повышения частоты при низкой нагрузке, при прямом вращении
Заводское значение: 0
Значения: 0~100%
02 -
67
Ток включения повышения частоты при низкой нагрузке, при обратном вращении
Заводское значение: 0
Значения: 0~100%
02 -
68
Время задержки повышения частоты при низкой нагрузке
Заводское значение: 0.000
Значения: 0.000~65.000 сек.
02 -
69
Повышенная частота при низкой нагрузке
Заводское значение:0.00
Значения: 0.00~01.00 Гц

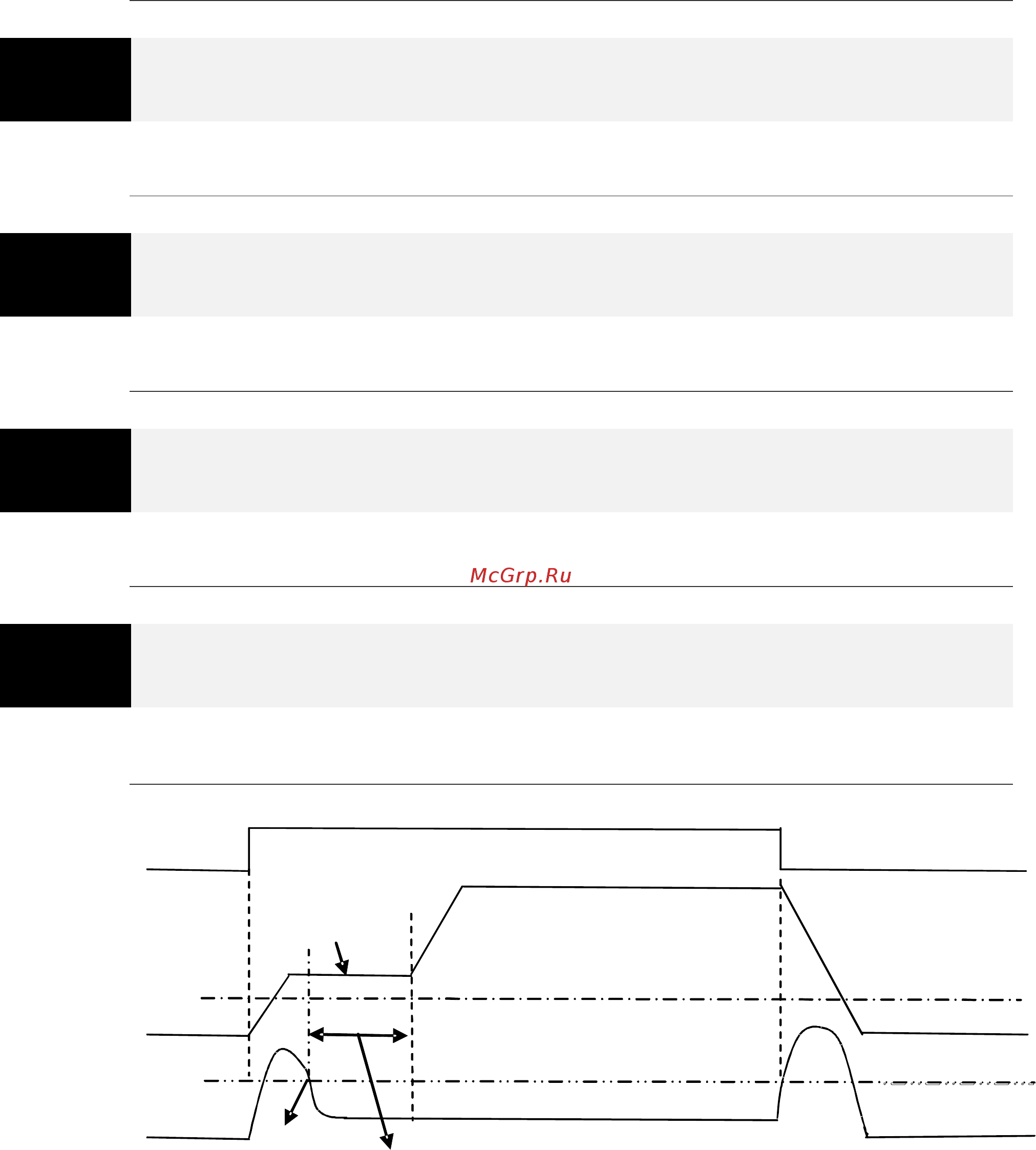

Параметр 02-65 задает минимальную частоту, при которой разрешен режим повышения
частоты при низкой нагрузке. Если после достижения заданной частоты (которая выше, чем
параметр 02-65) вых. ток окажется ниже, чем значение параметра 02-66 (для прямого
вращения) или 02-67 (для обратного вращения), то начнется отсчет времени (параметр 02-68)
перед переходом на повышенную частоту. Если в течении времени
(параметр 02-68) ток не
вырастет до порогового значения параметра 02-66 или 02-67, то частота повысится до
Команда на вращение
Вых. частота
Вых. то
к
02-65
Порог тока
(02-66 или 02-67)
02-68
Повышенная частота
при низкой нагрузке (02-69)
Заданная частота
Начало
задержки
