Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-114

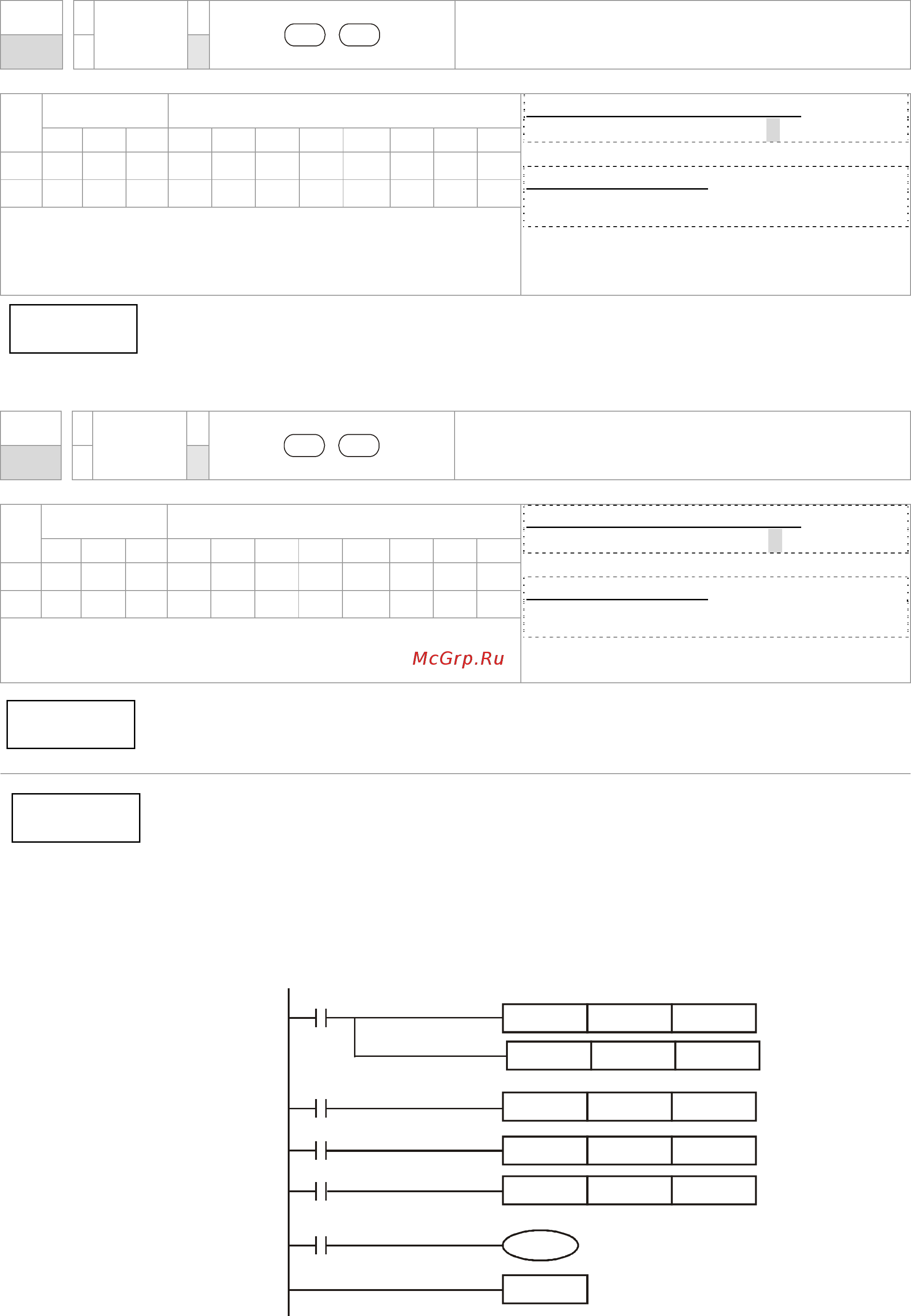

16.6.5 Описание специальных команд для работы с приводом
API
RPR
S1 S2
Чтение параметров привода
139
P
Биты Слова
16-битная команда (5 шагов)
RPR
RPRP
32-битная команда
－ － －
－
Флаги: Нет
X Y M K H KnX KnY KnM T C D
S1
＊ ＊
＊
S2
＊
Примечания: Нет
S1: Адрес чтения данных S2: Регистр для сохранения данных
API
WPR
S1 S2
Запись параметров привода
140
P
Биты Слова
16-битная команда (5 шагов)
WPR
WPRP
32-битная команда
－ － －
－
Флаги: Нет
X Y M K H KnX KnY KnM T C D
S1
＊ ＊
＊
S2
＊ ＊
＊
Примечания: Нет
S1: Данные для записи; S2: Адрес параметров для записи данных.
1. Команда считывает данные в параметре H2100 из CH2000 и
записывает в D0; данные в параметре H2101 считываются и
записываются в D1.
2. Если M0=On, данные из D10 будут записаны в Pr. H2001 CH2000.
3. Если M1=ON, значение H2 будет записано в Pr. H2001 CH2000 – это
команда запуска ПЧ.
4. Если M2=ON, значение H1 будет записано в H2000 CH2000 – это
команда остановки ПЧ.
5. При успешном окончании записи данных включается M1017.
END
M1000
RPR
H2100 D0
RPR H2101 D1
WPR
WPRP
WPRP
D10
H2
H1
H2000
H2001
H2000
Y0
M1017
M1
M2
M0
Описание
Описание
Пример
