Глава 12 Описание параметровСерия CH2000
12-124
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
Время возврата при DEB
Заводское значение: 0.0
Значения: 0.0~25.0 сек.
Функция DEB (Deceleration Energy Backup) позволяет плавно снизить выходную частоту до 0
при внезапном отключении напряжения питания ПЧ. При пропадании напряжения сети
двигатель будет замедляться до нулевой скорости в соответствии с выбранным режимом
замедления. После восстановления напряжения двигатель будет запущен по истечении
времени задержки, указанной в параметре 07-14 (например, для привода высокоскоростных
шпинделей). Функция DEB может использоваться
совместно с «EF» - внешней ошибкой без
подачи внешнего сигнала.

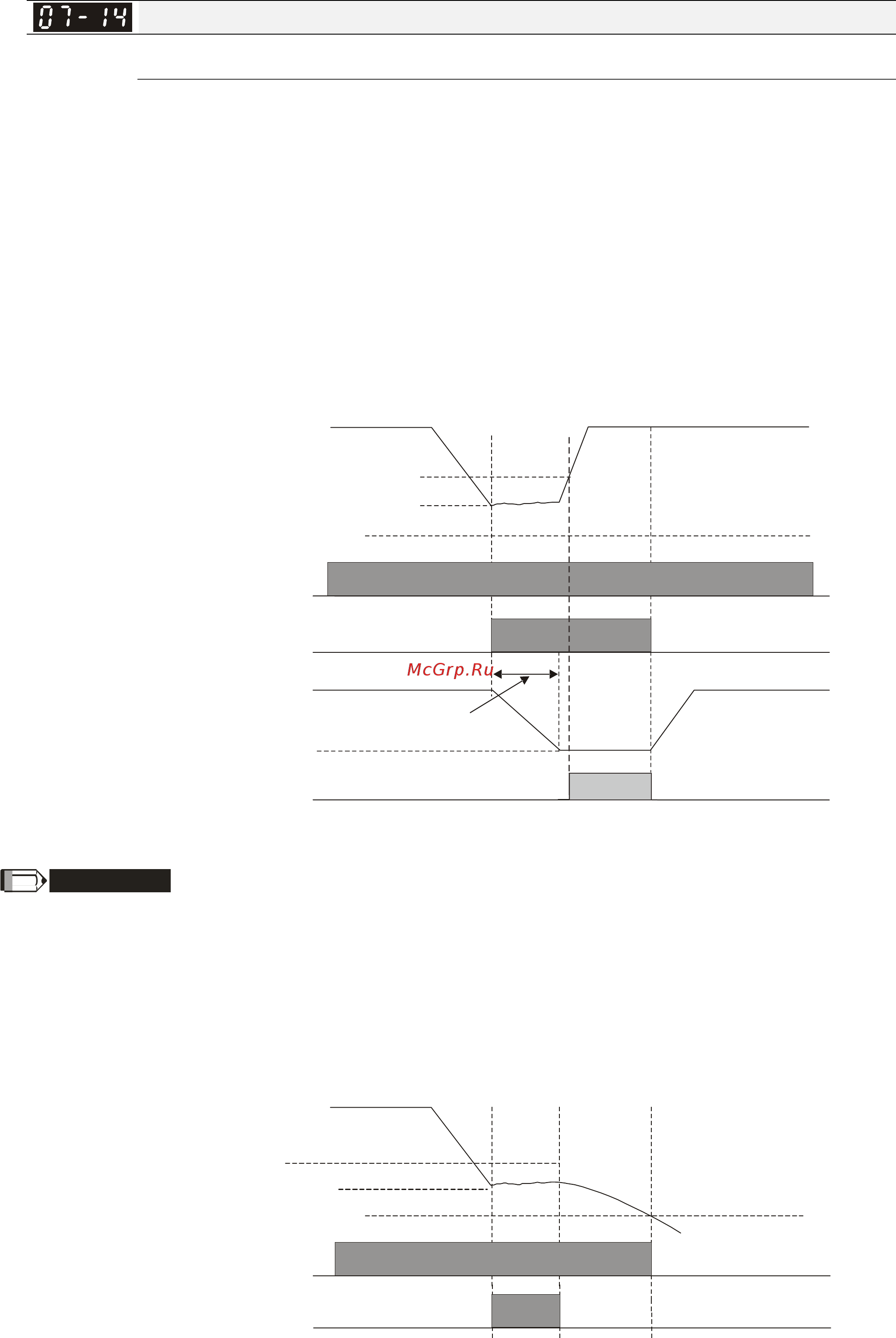

Ситуация 1: Недостаточное напряжение из-за внезапного пропадания напряжения сети /
нестабильная сеть / внезапное подключение большой нагрузки
Примечание
1. При значении параметра 07-14=0 ПЧ будет остановлен и последующего перезапуска при появлении
напряжения питания не произойдет. Во время отсчета задержки (при 07-14 отличном от 0) ПЧ будет находится
в режиме нулевой скорости.
2. Уровень включения dEb = Lv + параметр 06-76 (заводское значение параметра 06-76 для моделей 230 В
= 20 В, для моделей 460 В = 40 В)
Ситуация 2: неожиданное выключение питание, например внезапное пропадание напряжение сети
DC Bus напряжение
Уровень начала отсчета времени задержки
Уровень включения dEb
Уровень Lv
Зарядное реле
dEb функция активна
NO
DC Bus напряжение
Уровень начала отсчета времени задержки
Зарядное реле
dEb функция активна
dEb задержка
Время замедления, параметр 07-13
Уровень включения dEb
0 Гц
07-14
Выходная частота
Уровень Lv
