Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-18
Когда Х0 = 1, выход Y1 включен. При выключении Х0, выход Y1 выключится через 100
секунд, т.к. операнд заданного значения таймера Т0 имеет дискретность 0.1 сек, т.е. К1000 =
100 сек.

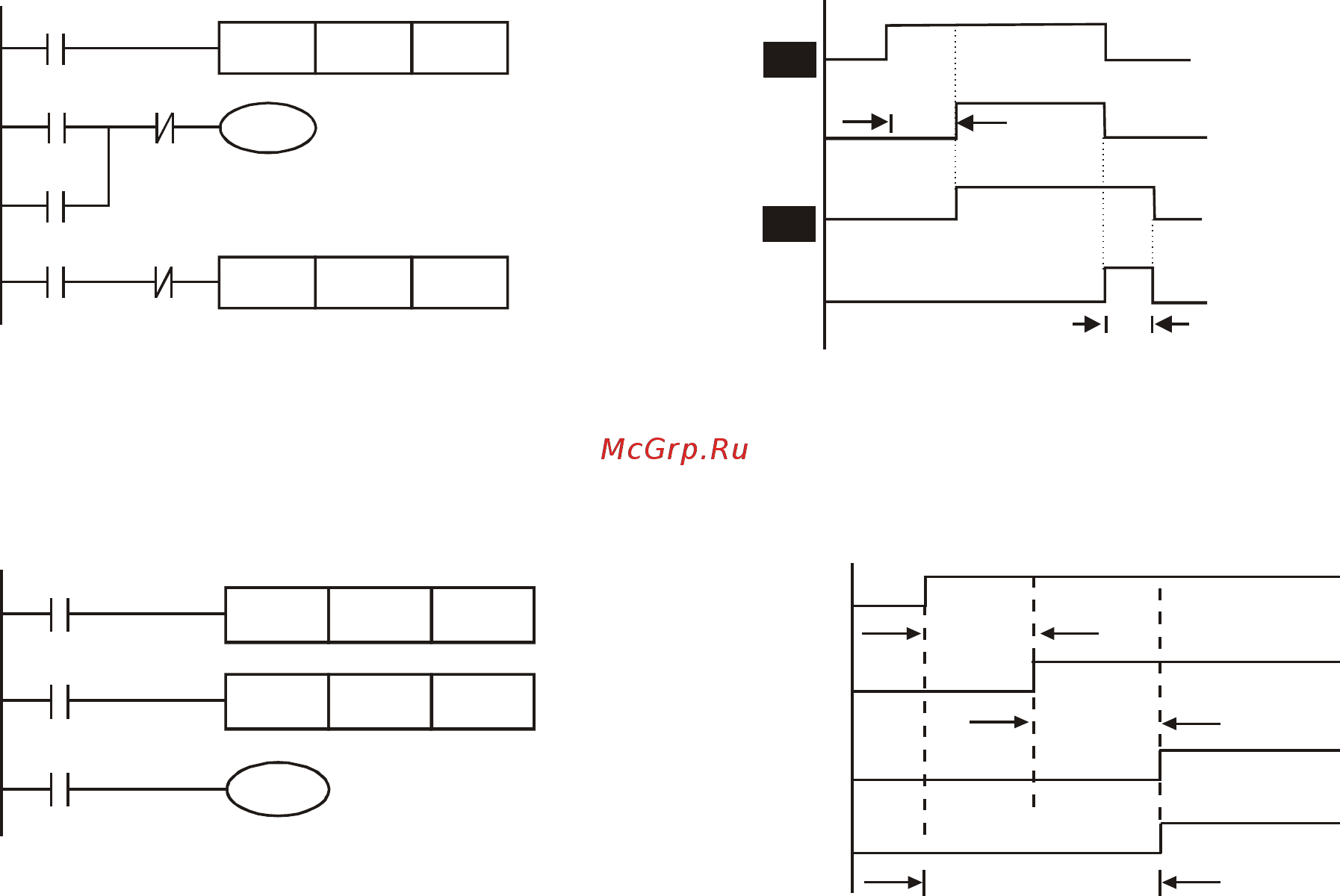

Пример 11: задержка на включение и отключение.
T5
T5
TMR
Y4
T6
X0
K50
Y4
T6
Y4
TMR
X0
K30
X0
T5
Y0
T6
5 seconds
3 seconds
Пример 12: 2-х ступечатая задержка на включение
Выход Y1 будет включен через время n1+n2 после замыкания контакта Х0.
T12TMR Kn2
T11
X0
TMR
Y1
T11
Kn1
T12
X0
Y1
T11
T12
n1*
n2*
T
T
(n1+n2)*
T
