Глава 2 УстановкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
2-1
Глава 2 Установка
2-1 Minimum Mounting Clearance and Installation
Общие замечания по установке
1. Эксплуатация преобразователей должна осуществляться с учётом условий, указанных в разделе
«Технические характеристики», в противном случае преобразователь может быть повреждён.
Несоблюдение требований по окружающей среде лишает пользователя гарантийного
обслуживания.
2. Необходимо избегать воздействия жидкости на преобразователь, агрессивных газов и паров,
попадания внутрь пыли, токопроводящих частиц, хлопкового волокна, и т.д. Для
этого
рекомендуется установка ПЧ в защитную оболочку (электрошкаф) со степенью защиты,
обеспечивающей требуемые условия эксплуатации. При этом температурой окружающей среды для
преобразователя будет являться температура воздуха внутри шкафа.
3. Преобразователь должен быть установлен вертикально на плоскую поверхность и надежно
закреплен болтами. Другое положение преобразователей не допускается.
4. В процессе работы преобразователь нагревается
. Необходимо обеспечить отвод тепла во
избежание перегрева преобразователя.
5. Радиатор преобразователя может нагреваться до температуры 90 ºС. Материал, на котором
установлен преобразователь, должен быть термически стойким и не поддерживающим горение.

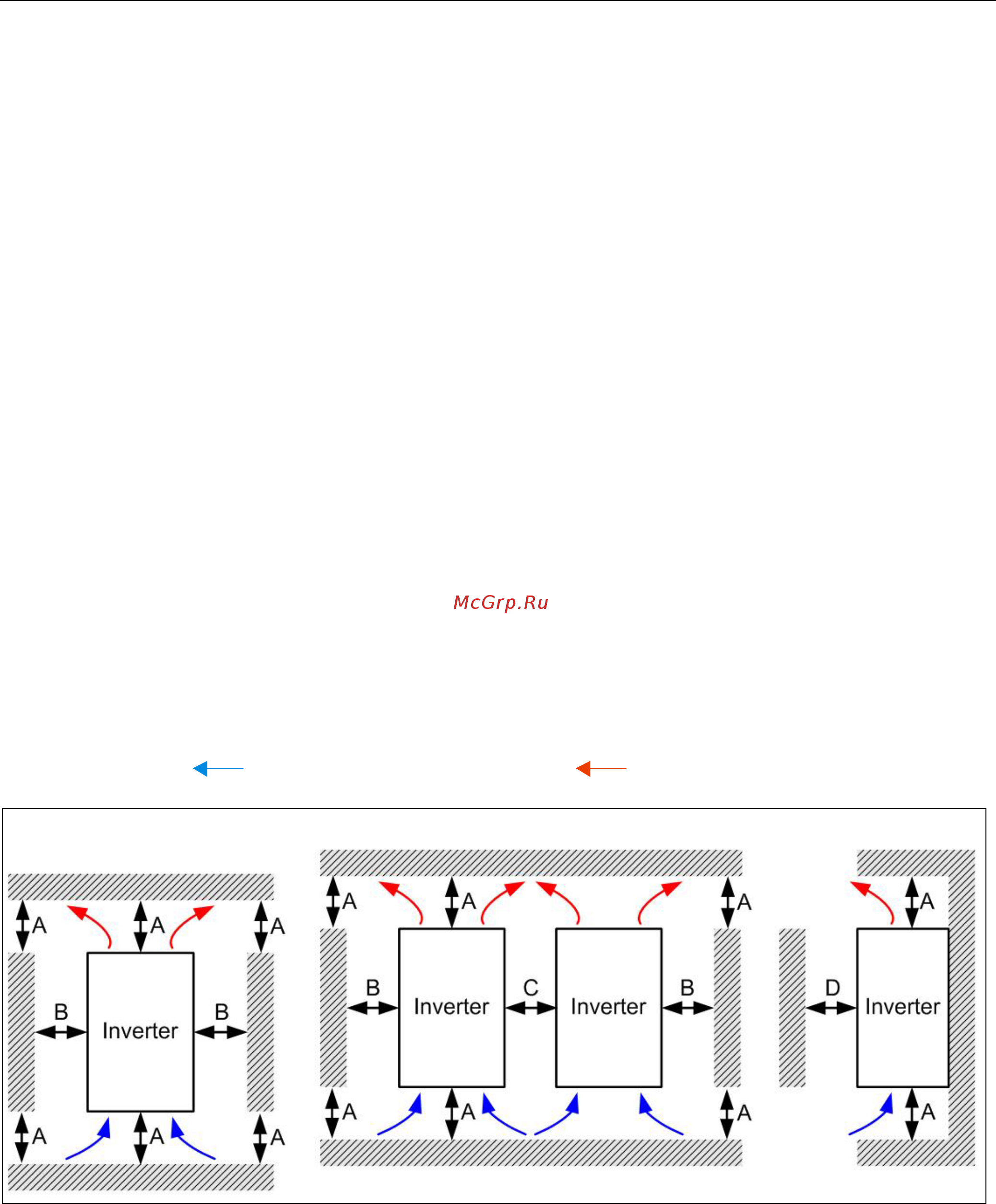

Схемы, показанные здесь, приведены только для примера.
Воздушный поток: (голубой цвет) входящий (Красный цвет) выходящий
ПЧ – преобразователь частоты
Один ПЧ в шкафу.
(Типоразмер A-H)
Несколько ПЧ в ряд. Плотная установка. (Типоразмер A-C)
