Глава 2 УстановкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
2-2

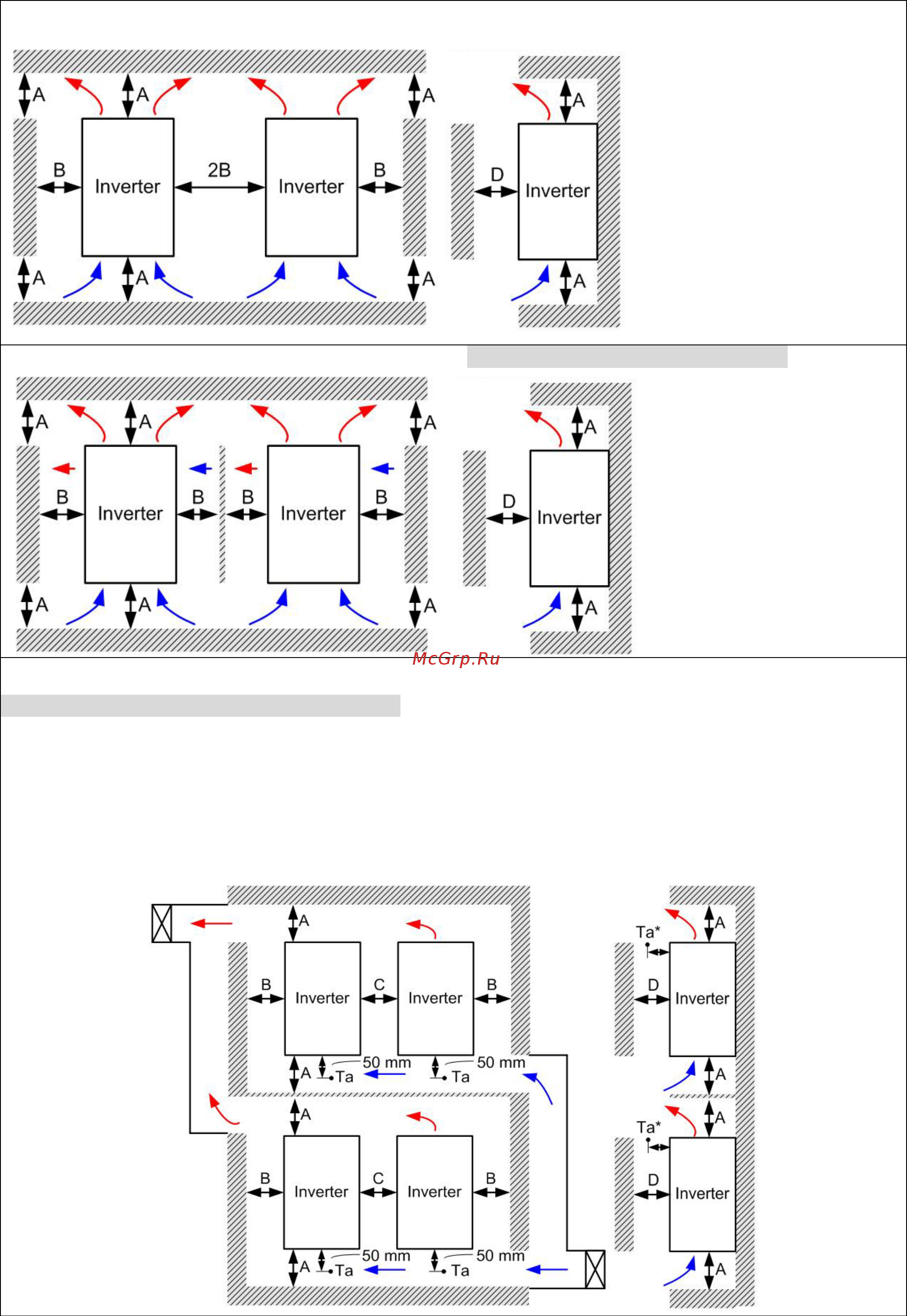

Несколько ПЧ в шафу в ряд. (Типоразмер A,B,C, G, H）
Несколько ПЧ в шкафу в ряд. (Типоразмер D, E, F) Установите перегородку между ПЧ.
Несколько ПЧ в шкафу в несколько рядов (Типоразмер A,B,C )
Ta: Типоразмер A~G Ta*: Типоразмер H
При установке ПЧ в несколько рядов рекомендуется установить перегородку между рядами.
Размер/высоту перегородок следует подобрать так, чтобы температура всасываемого
вентилятором была ниже рабочей температуры. Под рабочей температурой здесь понимается
температура, замеренная на расстоянии 50 мм от всасываемых отверстий вентилятора (как
показано на рис.)
