Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-11

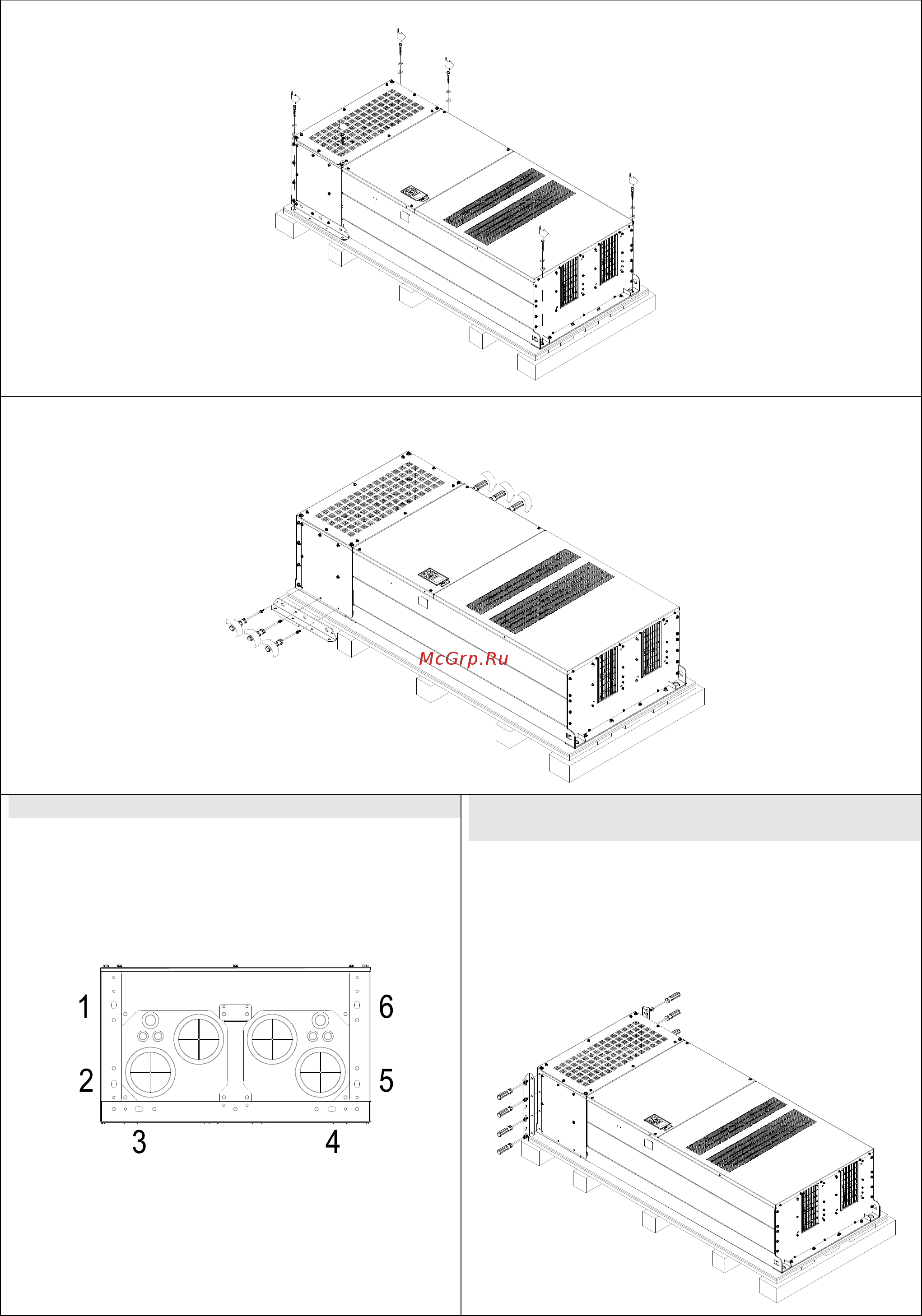

Открутите 6 винтов, удалите 6 металлических и 6 пластиковых шайб как показано на рис. ниже:
Открутите 6 винтов M6 с двух сторон и удалите 2 планки как показано на рис. ниже. Винты и
планки могут быть использованы для внешнего крепления преобразователя..
Крепление преобразователя изнутри.
Открутите 18 винтов M6 и снимите верхнюю
крышку как показано на рис.2. Установите
крышку (рис. 1) на преобразователь и закрутите
винты M6 c обеих сторон (см. рис. 2).
Момент затяжки: 35~45 кг*см (30.38~39.06
фунт*дюйм)
Рис. 1
Верхняя крышка (Используйте винты M12)
Внешнее крепление преобразователя
частоты.
Открутите 8 винтов M8 с обеих сторон и
установите планки, снятые на предыдущем
шаге, и закрепите их с помощью 8 винтов M8.
(см. рис.)
Момент затяжки: 150~180 кг*см (130.20~156.24
фунт*дюйм)
