Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-16

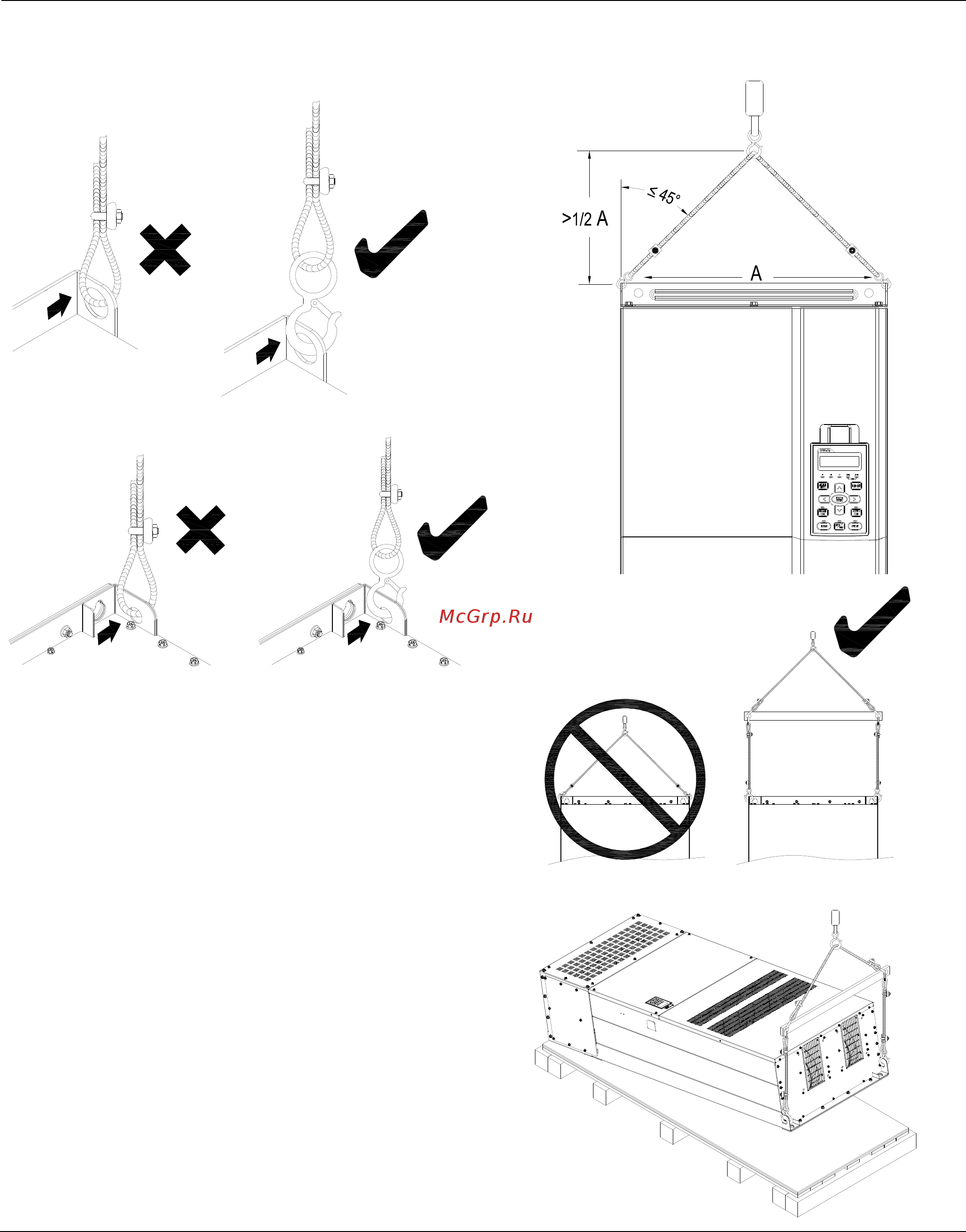

Подъемные механизмы должны крепиться к
транспортировочным отверстиям следующим
образом:
(для типоразмера D~G)
(для типоразмера H)
Обеспечьте выполнение условий указанных на
рис. ниже (угол между вертикалью и тросом не
должен превышать 45
0
).
(для типоразмера H)
