Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-17

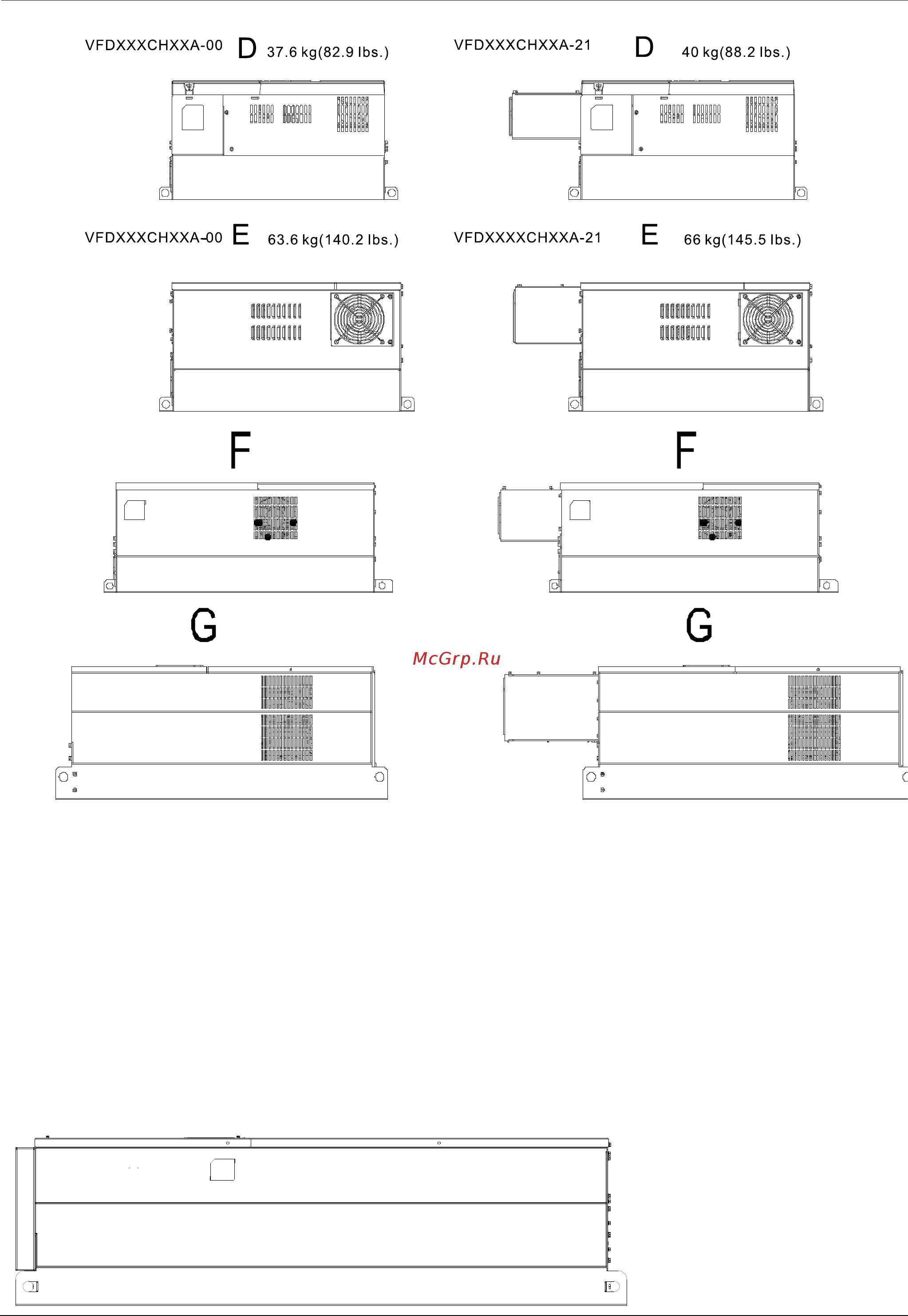

Weight
G1:
VFD1600CH43A-00
VFD1850CH43A-00
VFD2200CH43A-00
G2:
VFD1600CH43A-21
VFD1850CH43A-21
VFD2200CH43A-21
H1:
VFD2800CH43A-00
85kg(187.2 Ibs.) 88kg(193.8 Ibs.
)
VFDXXXCHXXA-21
VFDXXXXCHXXA-00
130kg(286.5 Ibs.) 138kg(303.9 lbs)
VFDXXXXCHXX-21
VFDXXXXCHXX-00
