Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-4

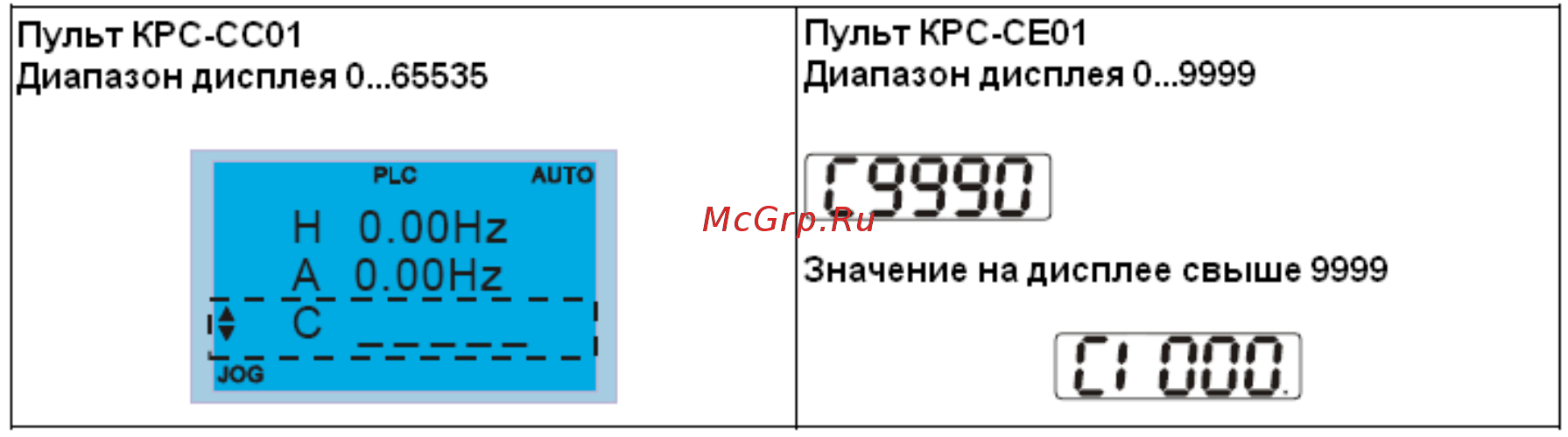

6. Если значение параметра.00-04 задано как 28, значение регистра ПЛК D1043
отображается на пульте:
7. Когда ПЛК находится в режимах «PLC Run» или «PLC Stop», параметр 00-02 (настройки 9
и 10) не активен.
8. При настройке параметра 00-02 = 6, настройки ПЛК сбрасываются на заводские
значения.
9. Когда входы ПЛК X запрограммированы, соответствующие MI отключены.
10. Когда работа ПЧ контролируется ПЛК, перенастройка параметра Pr.00-21 невозможна и
работа ПЧ
контролируется только ПЛК.
11. При применении в ПЛК команды FREQ преобразователь частоты работает только под
управлением ПЛК. Настройки параметра 00-20 и функция ручного включения/отключения
неактивны.
12. При применении в ПЛК команды TORQ преобразователь частоты работает только под
управлением ПЛК. Настройки параметра Pr.11-33 и функция ручного включения/отключения
неактивны.
13. При применении в ПЛК команды POS преобразователь
частоты работает только под
управлением ПЛК. Настройки параметра Pr.11-40 и функция ручного включения/отключения
неактивны.
14. Если функция останова включается на пульте в режиме управления преобразователя
частоты от ПЛК, отображается ошибка FStP и ПЧ прекращает работу.
