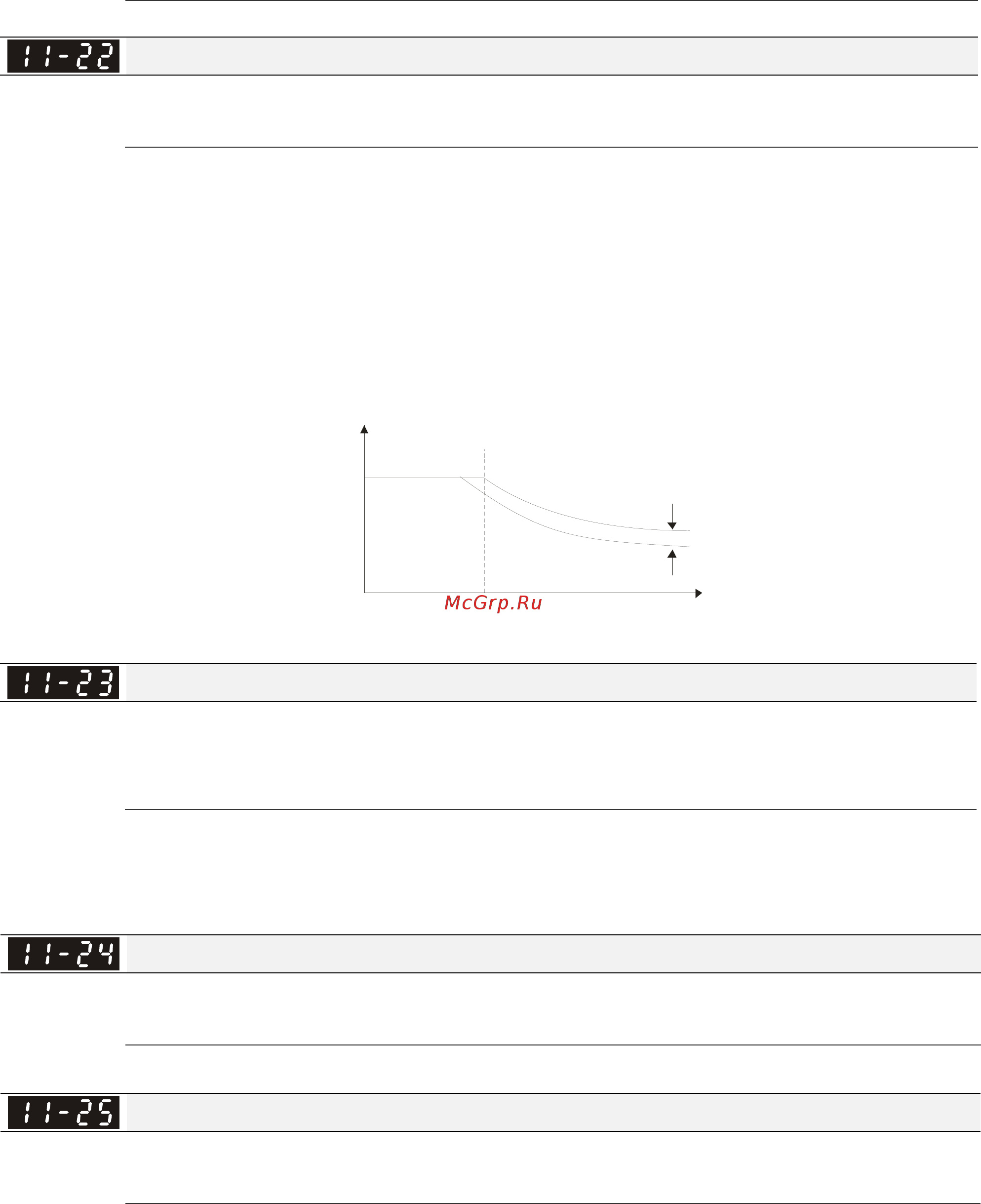

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-174
Заводское значение: 90
Значения: 0~200%
Коэффициент ослабления поля двигателя 2
Заводское значение: 90
Значения: 0~200%
Параметры 11-21 и 11-22 используются для корректировки выходного напряжения в зоне
ослабления магнитного поля.
Функция может применяться для приложений, в которых требуется работать на скоростях
выше номинальной скорости двигателя, например, для привода шпинделя. Параметры
11-21 и 11-22 позволяют немного поднять выходное напряжение выше номинального в зоне
ослабления поля, тем самым, уменьшив снижение
момента. Чем выше значение данных
параметров, тем выше выходное напряжение.
01-01
01-35
или
11-21
11-22
или
100%
90%
Вых. момент
Зона ослабления поля
Вых. частота
Отклик скорости для области ослабления поля
Заводское значение: 65
Значения:0: Выкл.
0~150%
Используется для управления скоростью в зоне ослабления поля. При больших значениях
параметра 11-23 можно получить более быстрый разгон/замедление. В большинстве
случаев настройка данного параметра не требуется.
Полоса пропускания APR
Заводское значение: 10.00
Значения: 0.00~40.00 Гц (асинхр. двигатель)/ 0~100.00 Гц (дв-ль с пост. магнитами)
Полоса пропускания APR для режима управления положением (MI=35).
Коэффициент усиления APR прямой подачи
Заводское значение: 30
Значения: 0~100
В режиме управления положением, если установить большое значение параметра 11-25,
это сократит рассогласование и ускорит отклик по положению, но возможно
перерегулирование.
Когда дискретный выход имеет функцию 37(ON), параметр должен быть задан, исходя из
характеристик системы. Если этот параметр имеет не нулевое значение, то корректировка
параметра 10-21 (PG2 постоянная времени фильтра) позволит снизить перерегулирование
