Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-2

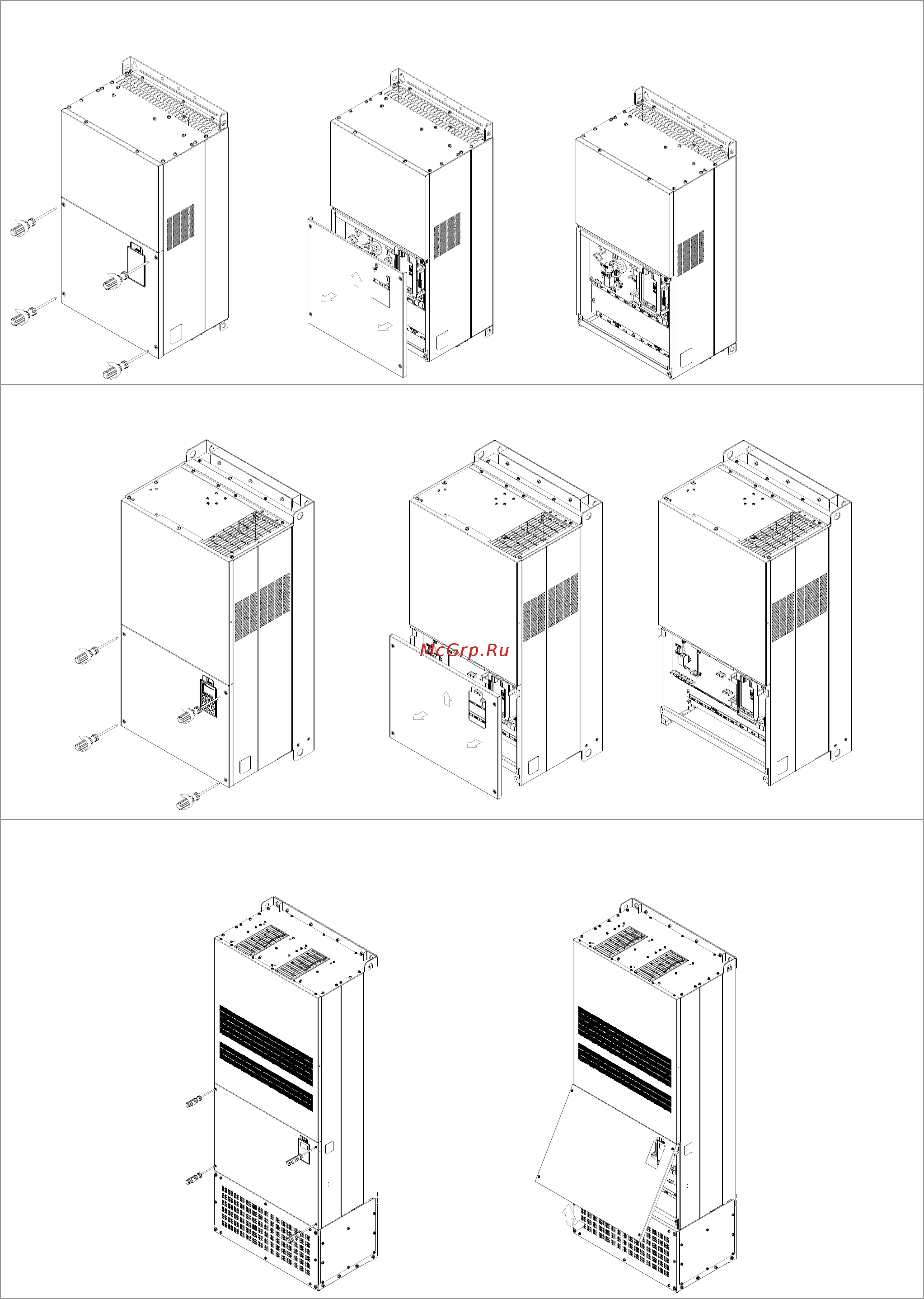

Типоразмер F
Момент затяжки: 12~15Кг*см[10.4~13lb-in.]. Слегка поднимите крышку вверх и потяните на себя.
Типоразмер G
Момент затяжки: 12~15Кг*см[10.4~13lb-in.]. Слегка поднимите крышку вверх и потяните на себя.
Типоразмер H
Момент затяжки: 14~16Кг*см[12.15~13.89lb-in.]. Слегка поднимите крышку вверх и потяните на
себя.
