Глава 12 Описание параметровСерия CH2000
12-100
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
2: Активна в установившемся режиме с отключением привода
(остановка работы)
3: Активна во всех режимах без отключения привода (только
предупреждение)
4: Активна во всех режимах с отключением привода (остановка работы)
Если параметры 06-06 и 06-09 = 1 или 3, то появится предупреждение, но ошибка не будет
записана в архив аварий.
Если параметры 06-06 и 06-09 = 2 или 4, то появится предупреждение и ошибка запишется в
архив аварий.

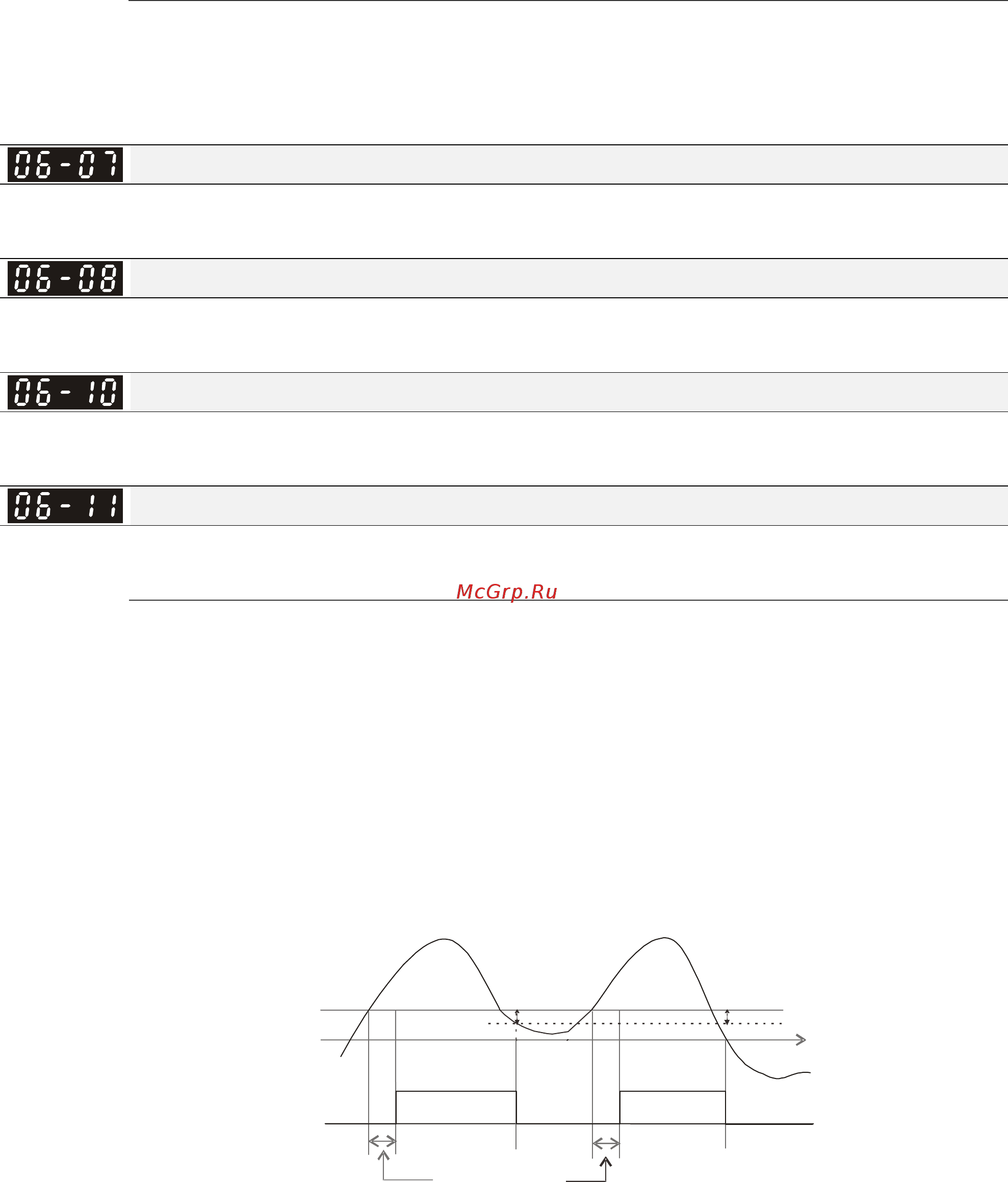

Уровень превышения момента (OT1)
Заводское значение: 120
Значения: 10 ... 250% (100%: ном. ток ПЧ)
Время превышения момента (OT1)
Заводское значение: 0.1
Значения: 0.0~60.0 сек.
Уровень превышения момента (OT2)
Заводское значение: 120
Значения: 10 ... 250% (100%: ном. ток ПЧ)
Время превышения момента(OT2)
Заводское значение: 0.1
Значения: 0.0~60.0 сек.
Превышение момента определяется следующим образом: если выходной ток превышает
значение параметра 06-07 (заводское значение: 150%) в течение времени, указанного в
параметре 06-08, то ПЧ будет действовать в соответствии с параметрами 06-06 и 06-09.
При этом соответствующий дискретный выход будет включен (значение 7 или 8). (см.
параметр 02-13~02-14)
Если параметр 06-06 или 06-09 = 1 или 3, то при выявлении превышения момента на
дисплее появится индикация «ot1/0t2». но ПЧ продолжит работу. Предупреждение пропадет
после падения тока на 5 % ниже значения параметра 06-07 или 06-10 на 5 %.
Если параметр 06-06 или 06-09 = 1 или 3, то при выявлении превышения момента сработает
защита и двигатель остановится. Для повторного запуска нужно осуществить сброс данной
ошибки в ручную.
5%
То
к
06-07, 06-10
06-08, 06-11
ON ON
5%
Выходной то
к
Предупреждение
