Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-43

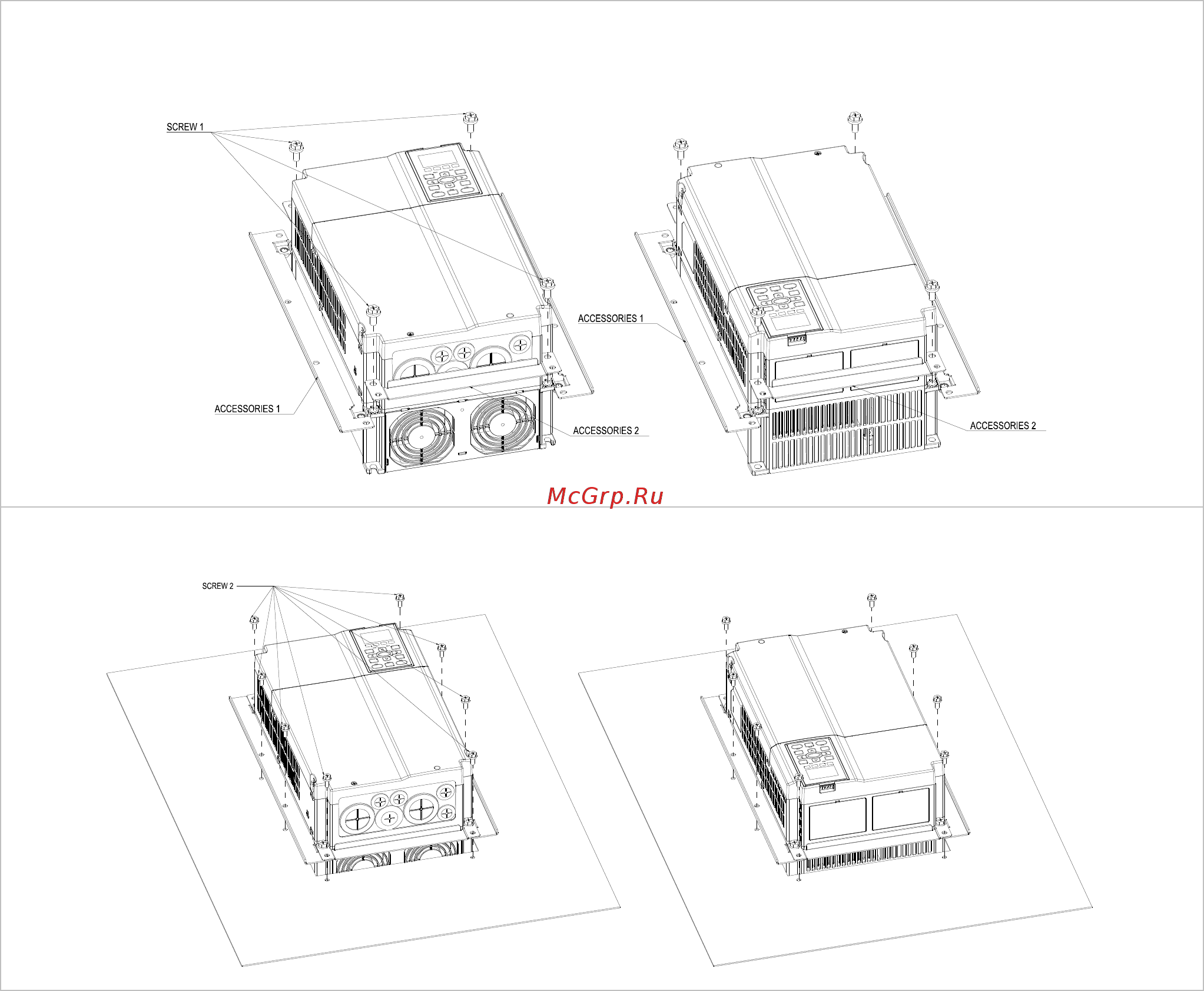

1. Установите принадлежности 1 и 2, закрутив 4 винта 1 (M8). Момент затяжки: 50~55 кг*см
(43.4~47.7Ib-in).
(Как показано на рис.)
2. Установите ПЧ на панель, пропустите винты 2 (8хM6) через принадлежности 1 и 2 и закрепите ПЧ на
панели. Момент затяжки: 25~30 кг*см (5.21~6.94Ib-in). (Как показано на рис.)
