Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-140

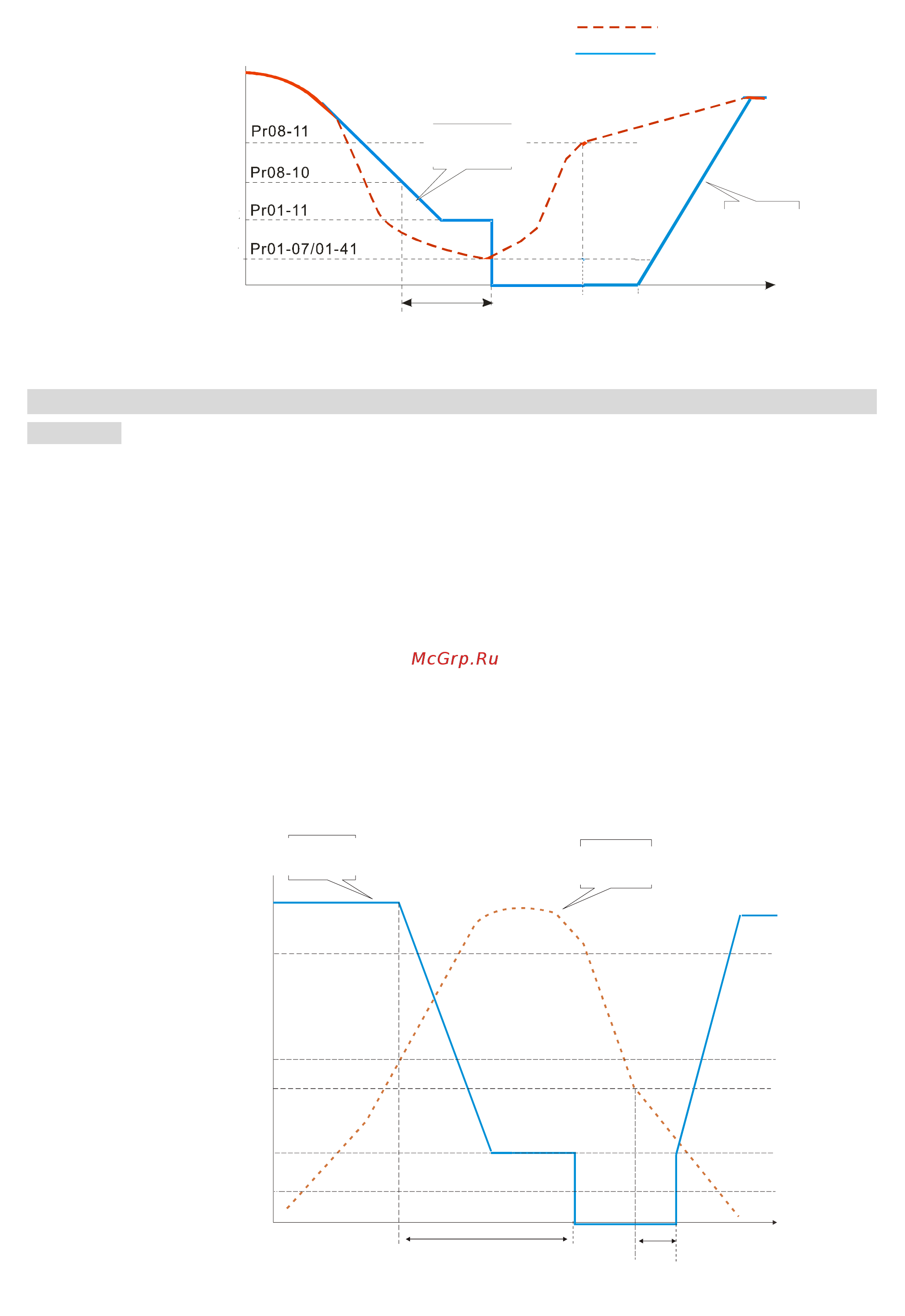

3) Сигнал обратной связи ПИД-регулятора (в %) (ПИД-регулятор включен, параметр 08-00≠0
и 08-18=1)
Когда сигнал обратной связи ПИД-регулятора достигнет уровня перехода в спящий режим,
ПЧ начнет отсчет времени задержки входа в спящий режим. Одновременно с этим будет
происходить снижение выходной частоты (согласно времени замедления в параметре 01-13)
до нижнего ограничения выходной частоты (параметр 01-11, если задан) или до
минимальной частоты характеристики V/f (параметр 01-07). Если время
задержки входа в
спящий режим закончится, то ПЧ перейдет в спящий режим (0 Гц). До тех пор, пока время
задержки перехода в спящий режим не закончится, ПЧ будет работать на частоте, указанной
в параметре 01-11 (если задан) или в параметре 01-07, а затем перейдет в спящий режим (0
Гц).
Если сигнал обратной связи ПИД
-регулятора поднимется до уровня выхода выхода из
спящего режима, то ПЧ начнет отсчет задержки выхода из спящего режима, после чего ПЧ
начнет разгон двигателя до частоты, задаваемой ПИД-регулятором.
frequency command
output frequency
Acceleration
Time Limit
Pr08-22
Wake-u p
Delay Time
Pr08-22
Wake-up
Delay Time
Pr08-12
Sleep Time
Pr01-11
Output Frequency
Lower Limit
Pr01-07/Pr01-41
Pr08-11
Wake-up Reference Point
Pr08-10
Sleep Reference Point
Setpoint
Output
Frequency
PID
Feedback
Частота
Время
Время
торможения
Время
разгона
За
д
анная частота
Выходная частота
Задержка:
параметр 08-12
Задержка:
параметр 08-22
Частота пробуждения
Частота засыпания
Нижн. предел частоты
Мин. вых. частота
08-10
Частота засыпания
08-11
Частота пробуждения
Вых. частота
Сигнал ОС
ПИД-регулятора
Частота
Время
Задержка: параметр 08-12
Задержка:
параметр 08-22
Вых. частота
