Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-5

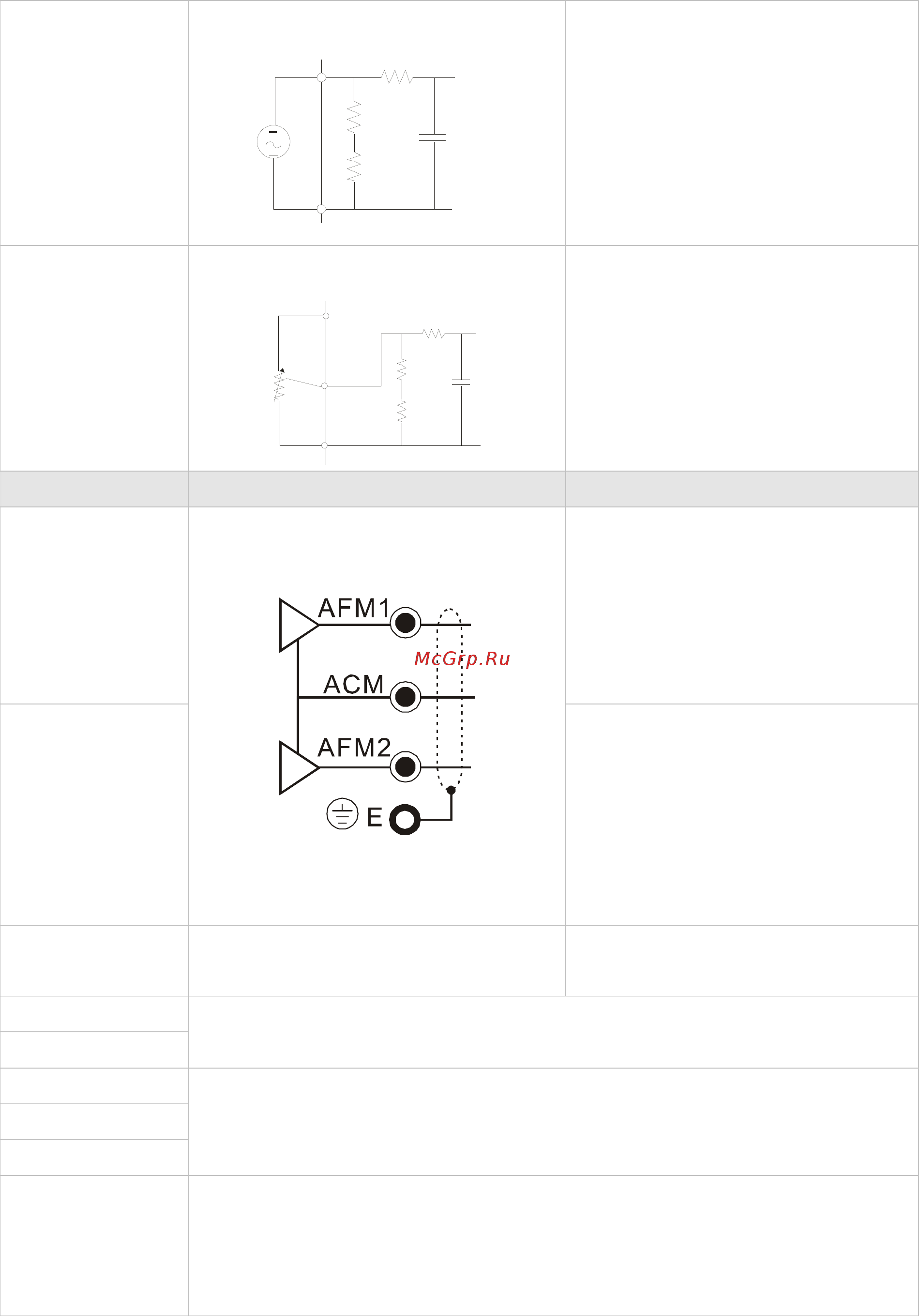

ACI
Аналоговый вход по току
ACM
ACI
A
CI circuit
internal circuit
Импеданс: 250Ω
Диапазон: 4 ~
20мA/0~10В=0~Макс. вых. частота
(Pr.01-00)
ACI переключатель по умолчанию
установлен на 4~20мA
AUI
Двухполярный аналоговый вход по
напряжению
ACM
AUI
+10
~
-10V
AUI circuit
internal circuit
Импеданс: 20kΩ
Диапазон: -10~+10VDC=0~Макс.
вых. частота (Pr.01-00)
Клемма
Функция Описание (для NPN-режима)
AFM1
Импеданс: 5kΩ (выход по
напряжению)
Вых. ток: 2мA макс.
Разрешение: 0~10В (макс. вых.
частота)
Диапазон: 0~10В
-10~+10В
AFM переключатель по умолчанию
установлен на 0~10В
AFM2
Д
ля 0~20м
A
импеданс: 500Ω, вых.
ток: 20мA макс.
Для 0~10В импеданс: 5kΩ, вых.
ток: 2мA макс.
Разрешение: 0~10В (макс. вых.
частота)
Диапазон: 0~10В
0/4~20мA
AFM переключатель по умолчанию
установлен на 0~10В
ACM Общая аналоговых выходов
Общий для аналоговых
терминалов
S1
Входы для функции безопасной остановки привода в соответствие с
требованиями EN954-1 и IEC/EN61508
SCM
SG+
Modbus RS-485
PIN 1,2,7,8 :резерв PIN 3, 6: земля
PIN 4: SG- PIN 5: SG+
SG-
SGND
SW5
Микропереключатель, который (в нижнем положении) подключает к
контактам 4 и 5 разъемов J4 и J5 (RS-485) терминальный резистор 120
Ом. Данный резистор необходимо подключать, когда ПЧ является
крайним в Modbus сети.
Примечание: Монтаж аналоговых терминалов рекомендуется выполнять гибкими экранированными кабелями
с медными проводами сечением 18 AWG (0.75 мм2)
