Часть 4 ПодключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
4-4
Рис. 1
R
S
T
Входные клеммы для типоразмеров иG H
R/L11
R/L21
S/L12
S/L22
T/L13
T/L23
R/L1
1
S/L2
2
T/L2
3
R
S
T
R/L2
1
S/L1
2
T/L1
3
Y
3-х фазное питание
Предохранители/
автомат. выкл.
12-ти фазное питания

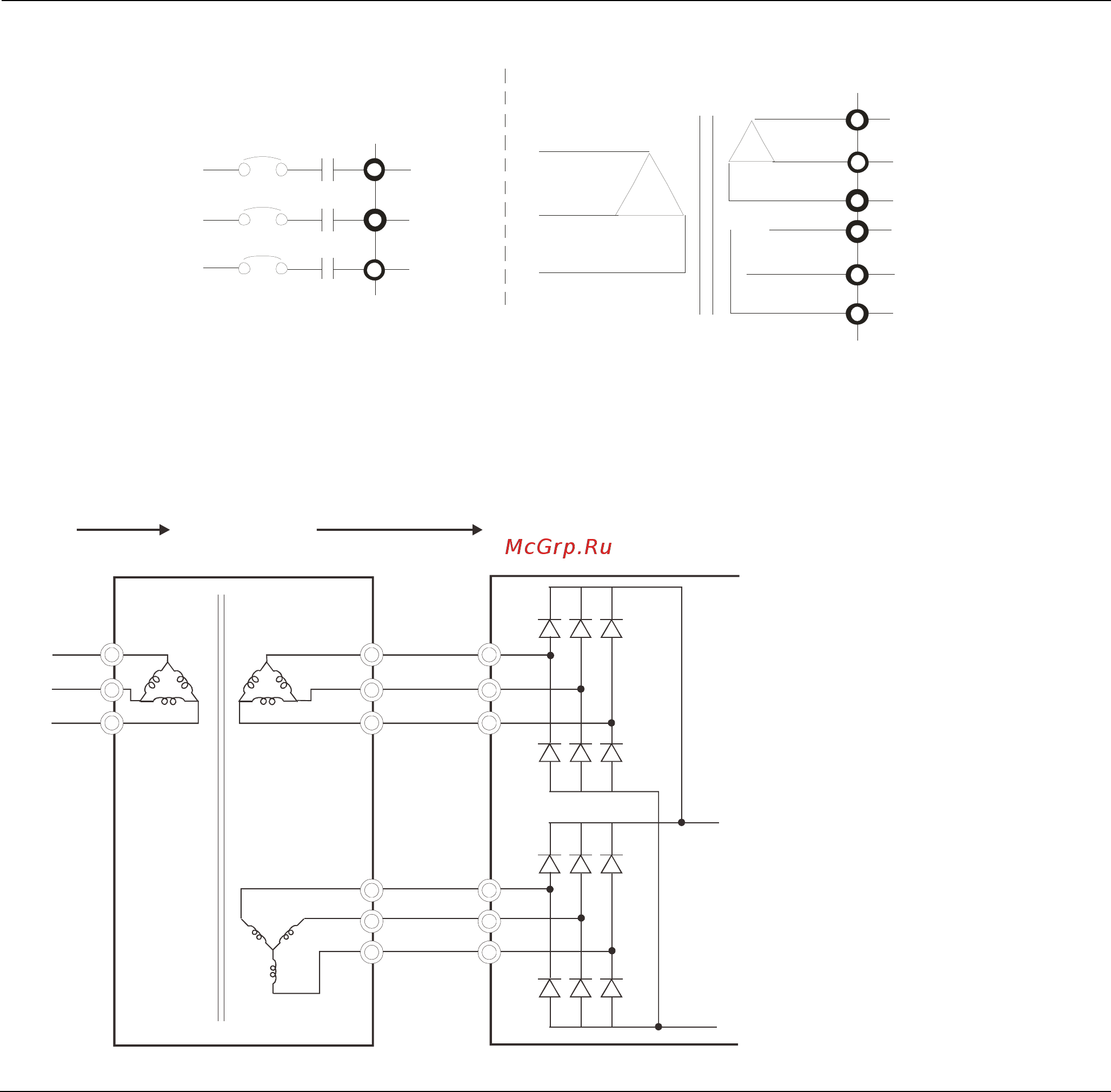

Для снижения уровня пульсаций и гальванической развязки ПЧ и питающей сети, а также для
удобства подвода питания 6-ю проводами меньшего сечения (вместо трех проводов, как в
классической схеме) в типоразмерах G и H предусмотрена возможность питания от 6-ти выходных
обмоток трансформатора (трансформатор в комплект поставки не входит).
R/L11
S/L12
T/L13
R/L21
S/L22
T/L23
DC+
DC-
R
S
T
Power
Power
Adaptor
VFD-C2000 Motor Drive
