Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-6
Плата
расширения
релейных
выходов
Клеммы Описание
RA10~RA15
RC10~RC15
См. параметры 02.36~02.41 для настройки входов
Резистивная нагрузка:
5A(Н.O.)/3A(Н.З.) 250В перем. тока
5A(Н.O.)/3A(Н.З.) 30В пост. тока
Индуктивная нагрузка (COS 0.4)
2.0A(Н.O.)/1.2A(Н.З.) 250В перем. тока
2.0A(Н.O.)/1.2A(Н.З.) 30В пост. тока
Используется для получения сигналов о состоянии привода,
например, нормальная работа, рабочая частота достигнута,
перегрузка.

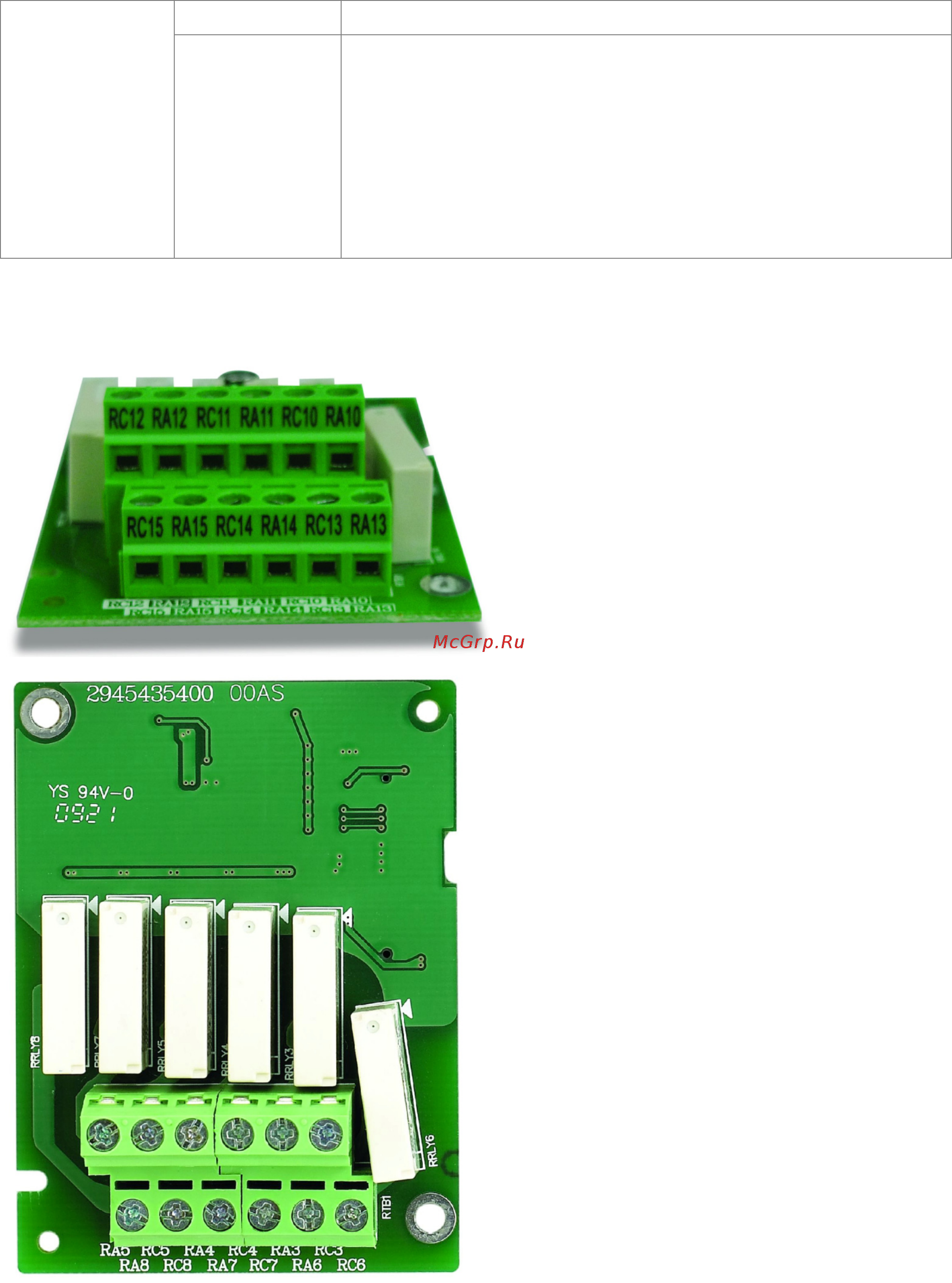

Внешний вид EMC-R6AA
