Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-7
Метод управления скоростью
Заводское
значение: 0
Значения: 0: VF (Скалярное управление V/f)
1: VFPG (V/f + энкодер)
2: SVC (Бездатчикое векторное управление)
3: FOCPG (Векторное управление + энкодер)
4: FOCPG для двигателей с постоянными магнитами
(Векторное управление + энкодер)
5: FOC без датчика (Расширенный векторный режим без датчика ОС)
6: PM без датчика (векторное управление для двигателей с
постоянными магнитами)
Параметр определяет метод управления скоростью привода:
0: (Скалярное управление V/f): пользователь может назначить характеристику V/f и
управлять несколькими двигателя одновременно.
1: (V/f управление + Энкодер): при использовании дополнительной платы PG можно
задействовать режим V/f с обратной связью по скорости.
2: (Бездатчикое векторное управление) Используется оптимальное управление скоростью
двигателя в разомкнутом контуре совместно с предварительно проведенной
автонастройкой электродвигателя.
3: (Векторное управление + энкодер) Режим, при котором расширяется диапазон
регулирования скорости (1:1000) и увеличивается точность с одновременным
повышением момента.
4: Только
для двигателей с постоянными магнитами (Векторное управление + энкодер)
Режим, при котором расширяется диапазон регулирования скорости (1:1000) и
увеличивается точность с одновременным повышением момента.
5: FOC без датчика: Расширенный векторный режим
6: PM без датчика (векторное управление для двигателей с постоянными магнитами)

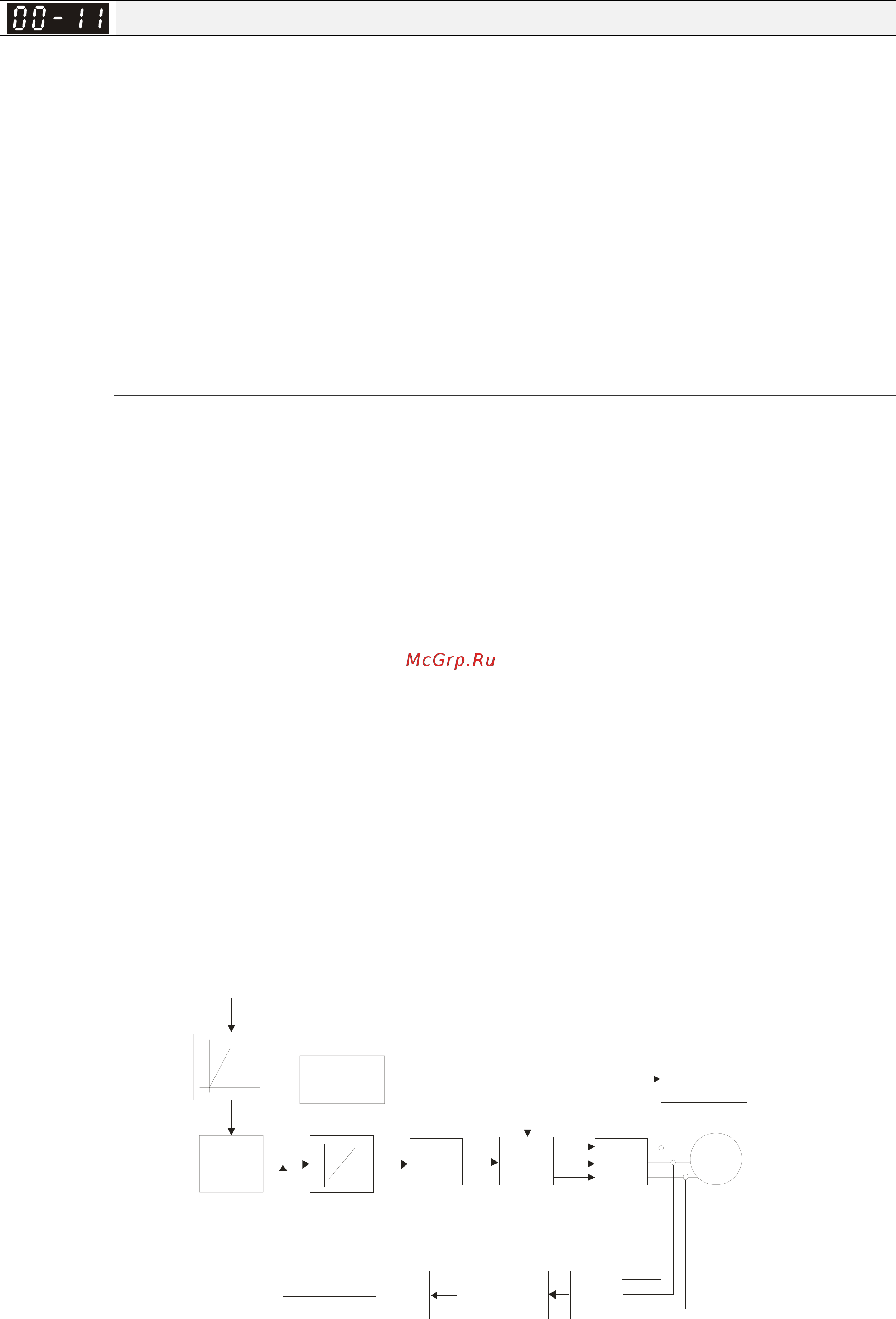

Блок-схема режима V/F (параметр 00-11 = 0).
Fcm
d
00-20Параметр
2/3
e->s
AVR
07-23
3/2
s->e
IGBT
PWM
01-00
01-01
01-02
05-01
05-02
05-03
05-04
DC шина
V/F
табл.
Опред.
напряж-я
Защита
Время разг. торм./
Напряжение шиныDC
Опред. тока
01-00,01-01
01-02,01-03
01-04,01-05
01-06,01-07
01-08
Верх. огранич.
Нижн. огранич.
F:01-10
F:01-11
Компенсац.
момента
07-26
Фильтр
07-24
Vcmd
M
