Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-15
Когда в качестве источника управления выбран цифровой пульт KPC-CC01, кнопки RUN,
STOP и JOG (F1) будут активны.

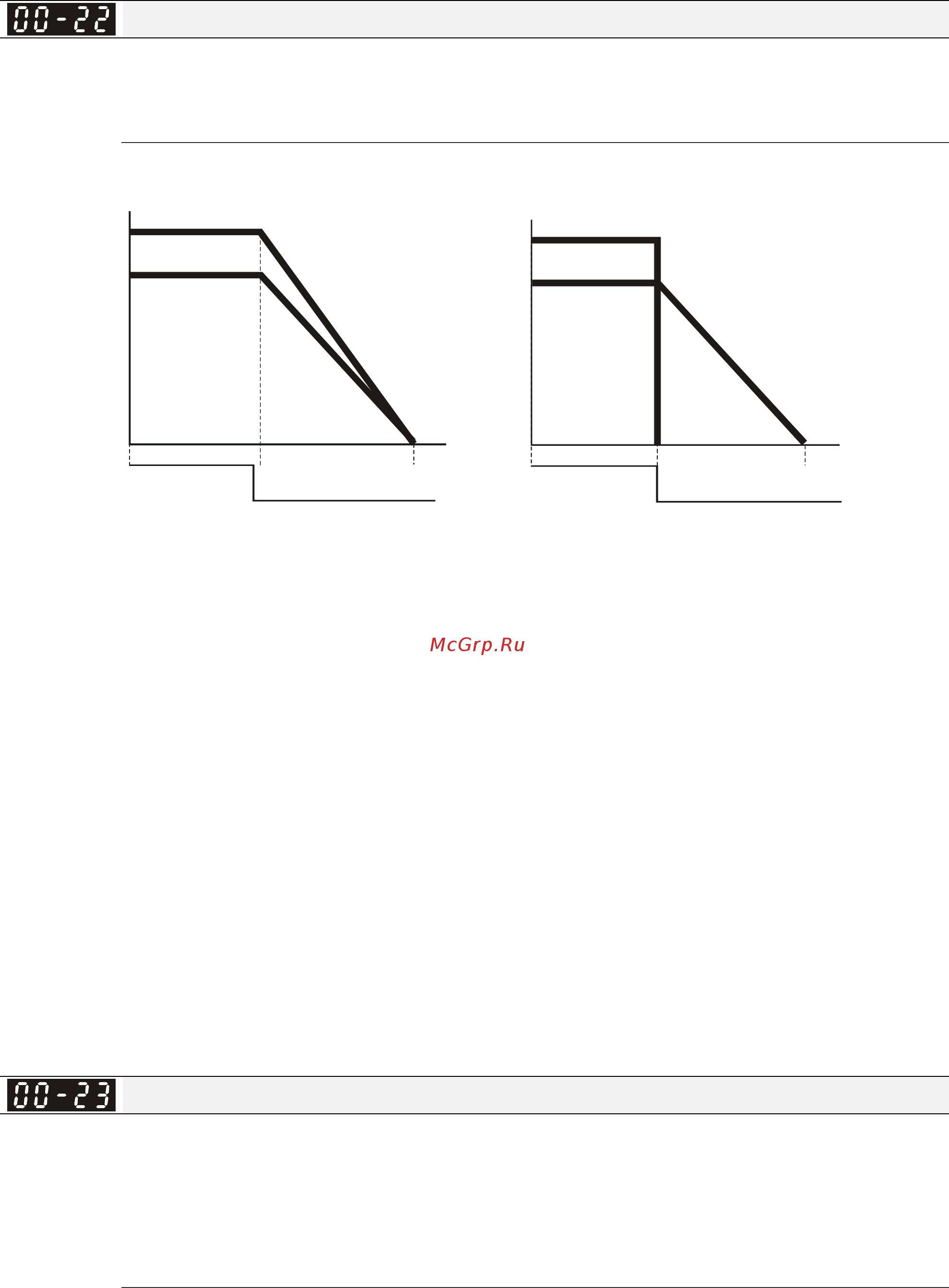

Способ останова
Заводское значение: 0
Значения:0: С заданным замедлением
1: На свободном выбеге
Параметр определяет способ останова двигателя при получении команды СТОП.
RUN
STOP
RUN
STOP
Время
Время
Вых.
частота
Скорость
двигателя
Команда
управления
Время торможения
свободный выбег
Остановка с замедлением и на выбеге
Вых.
частота
Скорость
двигателя
Команда
управления
Остановка с замедлением: Электродвигатель будет замедляться от максимальной частоты
(01-00) до 0 или минимальной частоты (01-09) в соответствии со временем замедления,
после чего остановится (параметр 01-07).
Останов на выбеге: После получения команды СТОП преобразователь немедленно
отключает выходное напряжение, и вал электродвигателя продолжает вращаться по
инерции в зависимости от нагрузки на валу
.
(1) Остановку двигателя с замедлением рекомендуется применять для безопасности
персонала или по технологическим требованиям. В этом случае правильно выбирайте
требуемое время замедления. В некоторых случаях (короткое время замедления при
высокоинерционной нагрузке) может понадобиться использование тормозного резистора.
(2) Остановка двигателя по инерции применяется, если свободный выбег допустим, нагрузка
имеет большой момент инерции, а время торможения не критично. Например: для
вентиляторов, вырубных машин, центрифуг, насосов и др.
Для режима управления моментом способ останова также определяется параметром 00-22.
Управление направлением вращения двигателя
Заводское
значение: 0
Значения:0: Разрешено прямое и обратное вращение
1: Обратное вращение запрещено
2: Прямое вращение запрещено
Параметр позволяет запретить вращение вала двигателя в определенном направлении. Это
может использоваться для предотвращения поломок механизмов и оборудования.
