Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-39

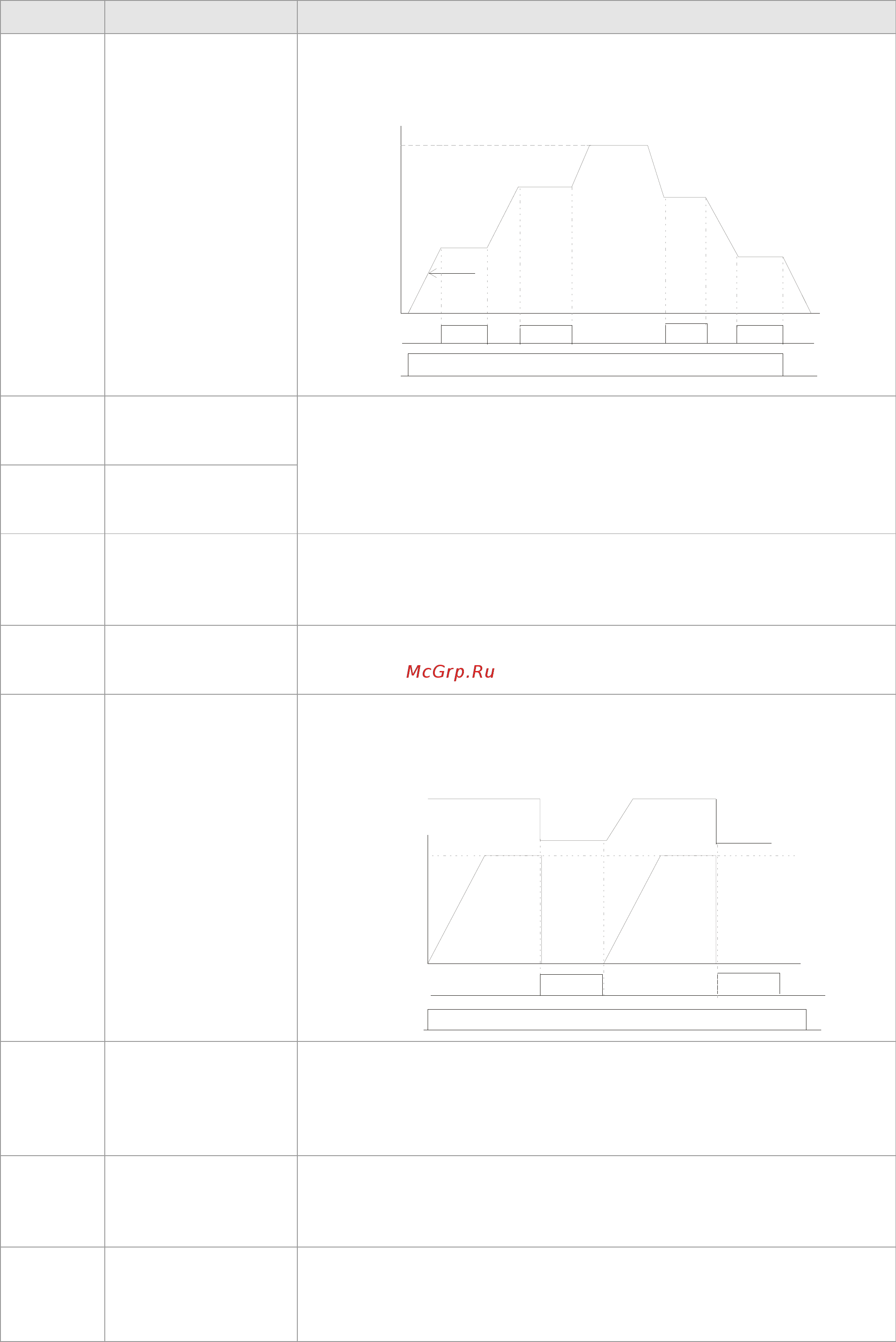

Значения: Функции Описание
7
Запрет
разгона/торможения
При подаче сигнала на вход разгон или замедление
прекращается и может быть возобновлен после отключения
сигнала.
ON
ON
ON
ON
RUN
STOP
MIx-GND
Частота
Время
Заданная
частота
Выходная частота
Запрет
разгона
Запрет
разгона
Запрет
торможения
Запрет
торможения
8
Выбор 1
ого
,
2
ого
времени
разгона/торможения
Имеется 4 различных времени для разгона/замедления.
Необходимое время можно выбрать, используя дискретные
входы.
9
Выбор 3
ого
, 4
ого
времени
разгона/торможения
10
Внешний
аварийный стоп
(EF: External fault )
При подаче сигнала на вход работа ПЧ будет заблокирована и
выведено сообщение «EF». Тип торможения при этом
выбирается в параметре 07-20 (ошибка будет записана в архив
аварий).
11
Команда паузы в
работе (В.В.)
При подаче сигнала ПЧ будет заблокирован, двигатель
остановлен на выбеге, а на дисплей будет выведено сообщение
«B.B.». Подробнее см. описание параметра 07-08.
12
Остановка на
выбеге/ Пуск по
рампе
При подаче сигнала на вход напряжение на выходе ПЧ будет
немедленно отключено, двигатель остановлен на выбеге.
После отключения сигнала двигатель начнет разгоняться до
заданной частоты.
RUN
MI -GNDx
ONOFF
ON
Вых.
напряжение
Время
Заданная
частота
13
Отмена
автоматического
режима разгона/
замедления
Перед использованием данной функции параметр 01-44 должен
быть установлен на значения 01, 02, 03, 04. После подачи
сигнала на вход автоматический режим разгона /замедления
будет отключен и включен линейный способ разгона/
замедления.
14
Переключение
между набором
параметров для
двигателя 1 и 2
При подаче сигнала: будут использоваться параметры для 2-го
двигателя. При отсутствии сигнала: будут использоваться
параметры для 1-го двигателя.
15
Выбор входа AVI
для задания
скорости
При подаче сигнала на вход источником заданной частоты
становится аналоговый вход AVI. (Если в качестве источника
задания одновременно выбраны входы AVI, ACI и AUI, то
приоритет будет следующий: AVI＞ACI＞AUI)
