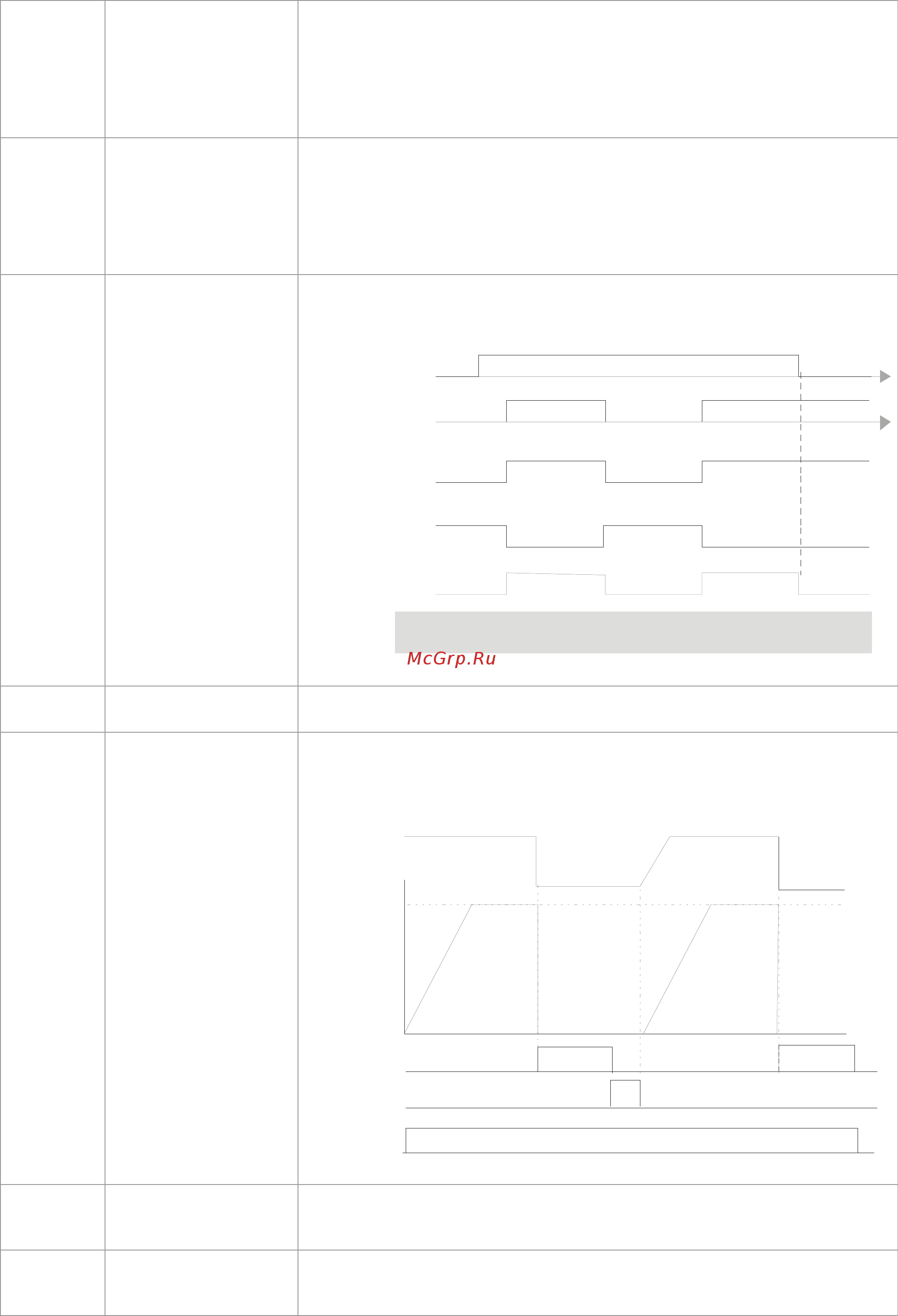

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-41
24 Команда FWD JOG
Функция работает при выборе пульта как источника команд. При
замыкании контакта произойдет пуск вперед в режиме JOG.
Если команда JOG поступит во время работы ПЧ в режиме
управления моментом, ПЧ автоматически перейдет в режим
управления скоростью. После отработки команды JOG ПЧ
вновь перейдет в режим управления моментом.
25 Команда REV JOG
При замыкании контакта произойдет пуск назад в режиме
JOG.
Если команда JOG поступит во время работы ПЧ в режиме
управления моментом, ПЧ автоматически перейдет в режим
управления скоростью. После отработки команды JOG ПЧ
вновь перейдет в режим управления моментом.
26
Переключение
режимов
FOCPG/TQCPG
ВКЛ.: режим TQCPG.
ВЫКЛ.: режим FOCPG.
RUN
STOP
ON OFF
OFF ON
RUN/STOP
команда
Огранич.
момента
Управл.
скоростью
Управл.
моментом
Режим
03-00~02=2
(AVI/AUI/ACI
)
-
задание мо ме нта
03-00~02=1
(AVI/AUI/ACI
)
-
задание ча сто ты
MI 26
()
с функц.
перекл. режимов
(00-10=0/4, 26)
Переключение режимов скорость/момент
функ ция
Управл.
скоростью
Управл.
моментом
Управл.
скоростью
Огранич.
момента
Задание
момента
Задание
момента
Задание
скорости Огранич.
скорости
Задание
скорости Огранич.
скорости
27
Переключение
ASR1/ASR2
ВКЛ.: скорость с настройкой по ASR2. При отсутствии сигнала:
скорость с настройкой по ASR1. См. параметр 11-02.
28
Внешний
аварийный стоп
(EF1)
При подаче сигнала на вход ПЧ будет отрабатывать режим
аварийного останова с индикацией EF1 на пульте. Рестарт
привода осуществляется после выполнения команды сброса
«RESET» (EF: External Fault)
ON
MI -GNDx ONOFFON
Сброс
ON OFF
Вых.
напряжение
Заданная
частота
Врем
RUN
29
Сигнал
подтверждения для
Y-соединения
При подаче сигнала на вход ПЧ будет работать с первым
набором параметров V/f –характеристики.
30
Сигнал
подтверждения для
-соединения
При подаче сигнала на вход ПЧ будет работать со вторым
набором параметров V/f –характеристики.
