Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-48

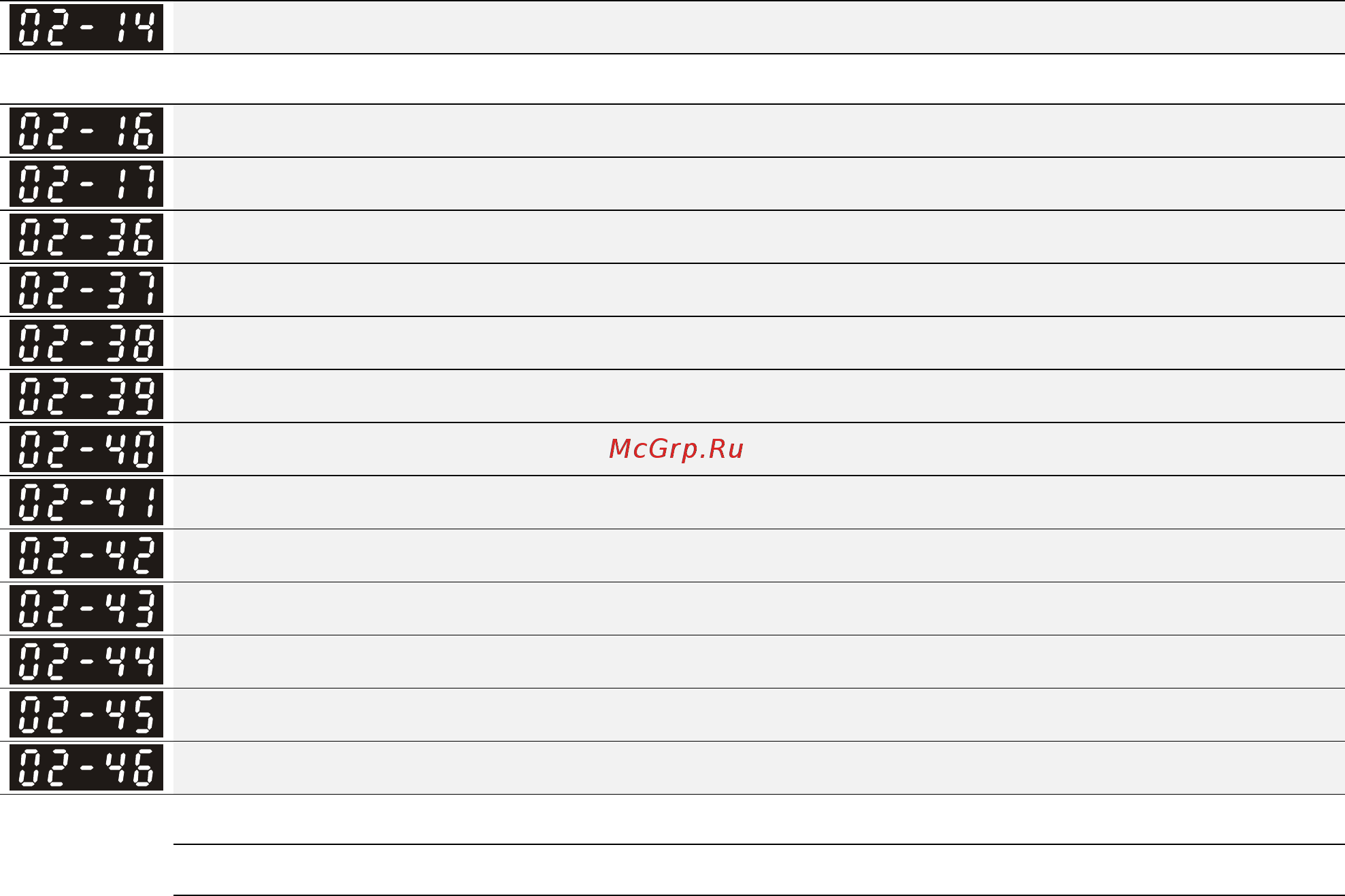

Многофункциональный дискретный выход 2 (RY 2)
Заводское значение: 1
Многофункциональный дискретный выход 3 (MO1)
Многофункциональный дискретный выход 4 (MO2)
Дискретный выход платы расширения входов/выходов (MO10) или (RA10)
Дискретный выход платы расширения входов/выходов (MO11) или (RA11)
Дискретный выход платы расширения входов/выходов (MO12) или (RA12)
Дискретный выход платы расширения входов/выходов (MO13) или (RA13)
Дискретный выход платы расширения входов/выходов (MO14) или (RA14)
Дискретный выход платы расширения входов/выходов (MO15) или (RA15)
Дискретный выход платы расширения входов/выходов (MO16)
Дискретный выход платы расширения входов/выходов (MO17)
Дискретный выход платы расширения входов/выходов (MO18)
Дискретный выход платы расширения входов/выходов (MO19)
Дискретный выход платы расширения входов/выходов (MO20)
Заводское значение: 0
Значения:
0: Нет функции
1: Индикация работы
2: Заданная частота достигнута
3: Контрольная частота 1 достигнута (параметр 02-22)
4: Контрольная частота 2 достигнута (параметр 02-24)
5: Нулевая скорость (команда задания частоты)
6: Нулевая скорость, включая СТОП (команда задания частоты)
7: Превышение момента 1 (параметр 06-06~06-08)
8: Превышение момента 2 (параметр 06-09~06-11)
9:
Готовность привода
10: Предупреждение о низком напряжении (LV) (параметр
06-00)
11: Сбой в работе
12: Выход для управления внешним мех. тормозом (параметр
02-32)
13: Предупреждение о перегреве радиатора (параметр 06-15)
14: Индикация вкл. тормоз. резистора (параметр 07-00)
15: Ошибка обратной связи ПИД-регулятора
16: Ошибка скольжения
(oSL)
17: Значение предварительного счетчика достигнуто (параметр
02-20; выход неимпульсный)
18: Заданное значение счетчика достигнуто (параметр 02-19;
импульсный выход)
