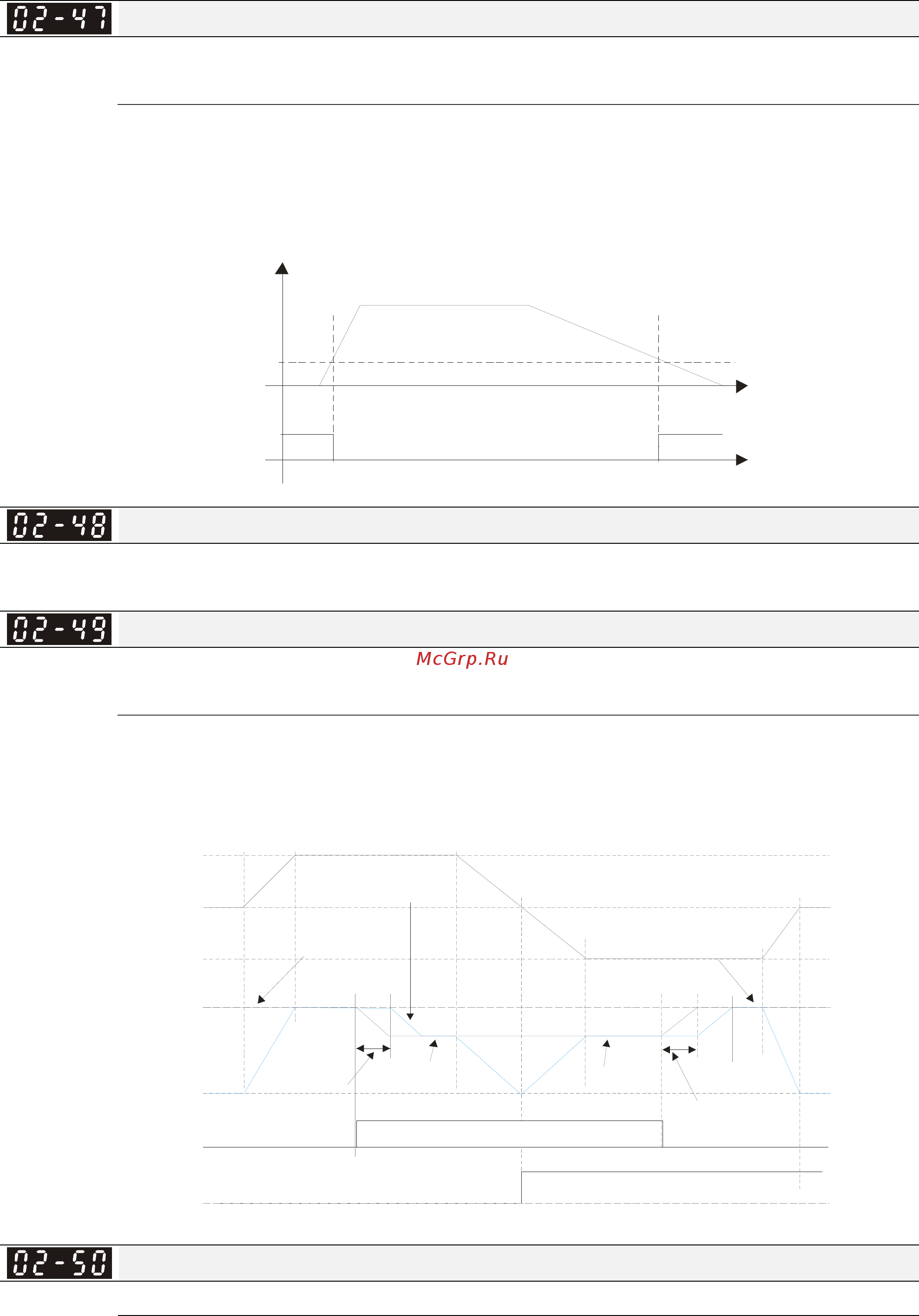

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-61
Уровень нулевой скорости двигателя
Заводское значение: 0
Значения: 0~65535 об/мин
Параметр используется для дискретных выходов, запрограммированных на функцию 43.
Только при использовании PG платы и датчика обратной связи по скорости.
В параметре задается уровень нулевой скорости двигателя. Когда фактическая скорость
двигателя меньше значения данного параметра, соответствующий дискретный выход
(функция 43) будет активизирован.
02-47
MO=43
Скорость
двигателя
Время
Макс. альтернативная частота (масштабирование заданной частоты)
Заводское значение: 60.00
Значения: 0.01~600.00 Гц
Задержка при переключении разрешения аналогового входа
Заводское значение: 0.000
Значения: 0.000~65.000 сек
Может использоваться для устранения неустойчивости в режиме скорости или положения
из-за недостаточного аналогового разрешения. Используется совместно с дискретным
входом (функция 43). После задания этого параметра необходимо соответствующим
образом настроить разрешение аналогового выхода контроллера.
AUI +10V
AUI 0V
AUI -10V
0Hz
ON
Разон замедление/
01-12~01-19
Зад. частота
Вых. частота
Прямое вращение
Обратное вращение
Макс. вых. частота
01-00
Макс. вых. частота
01-00
Перекл.
разреш.
MI=43
Задержка
перекл.
02 49-
Частота
перекл. разр.
02 48-
Частота
перекл. разр.
-02 48
Задержка
перекл
02 48-
Индикация состояния дискретных входов
Заводское значение: Только для чтения
