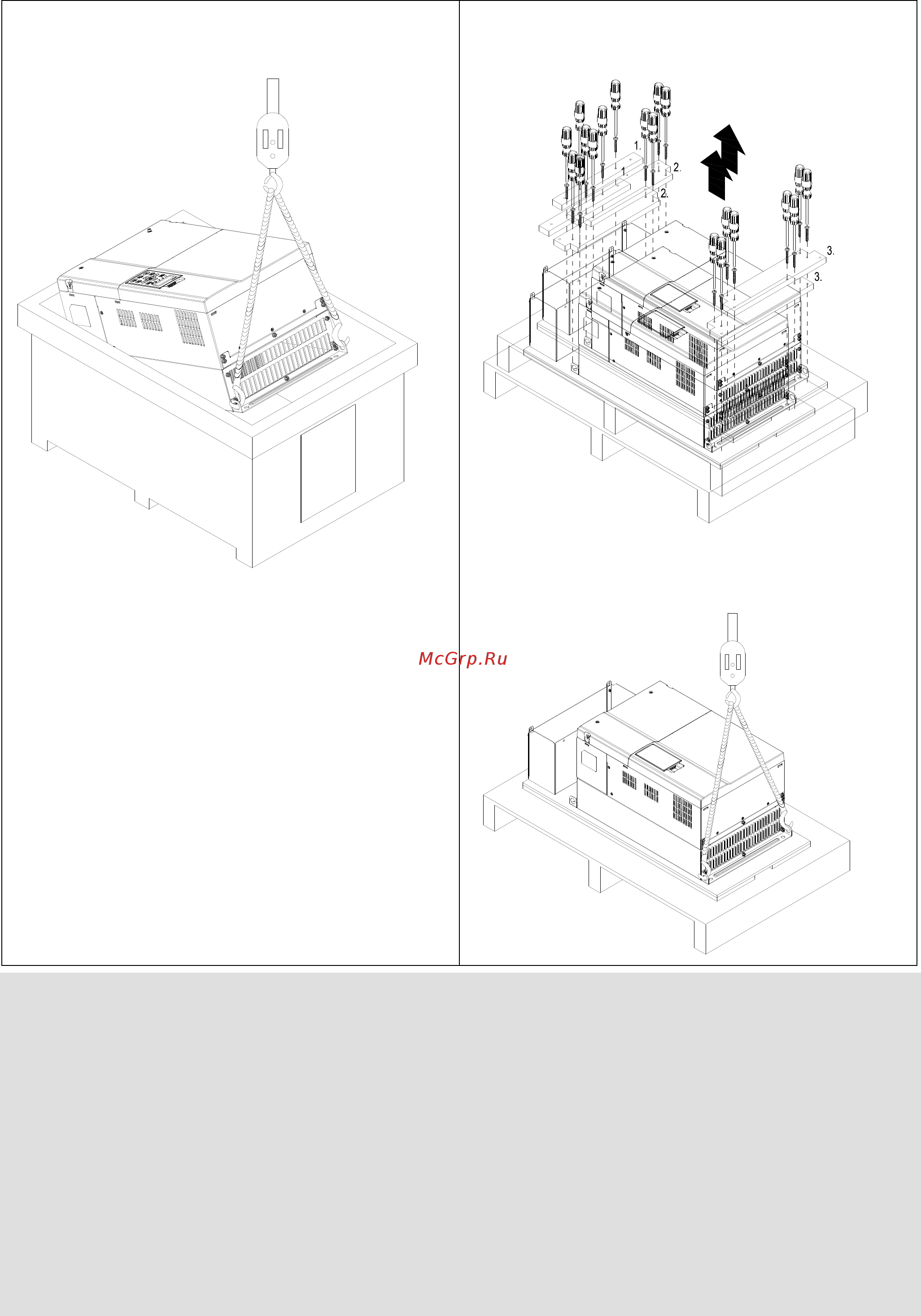

Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-2
Извлеките преобразователь из ящика,
закрепившись за специальные отверстия.
После этого он готов к монтажу.
Открутите 10 винтов, закрепляющих преобра-
зователь на паллете, удалите деревянные
планки.
.
Снимите преобразователь с паллеты,
закрепившись за специальные отверстия.
После этого он готов к монтажу.
