Глава 12 Описание параметровСерия CH2000
12-83
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
ON ON ON ON ON ON ON ON
ONONONON
ON
ON
ON
ON
ON
04-00
04-01
04-02
04-03
04-04
04-05
04-06
04-07
04-08
04-09
04-10
04-11
04-12
04-13
04-14
01-22
1
2
34
5
67891011
12
13 14
15
Дискретные
входы:
MI 1~MI4
02-01~02-08
Частота
Зад. частота
JOG .
2-я команда
1-я команда
Jog .команда

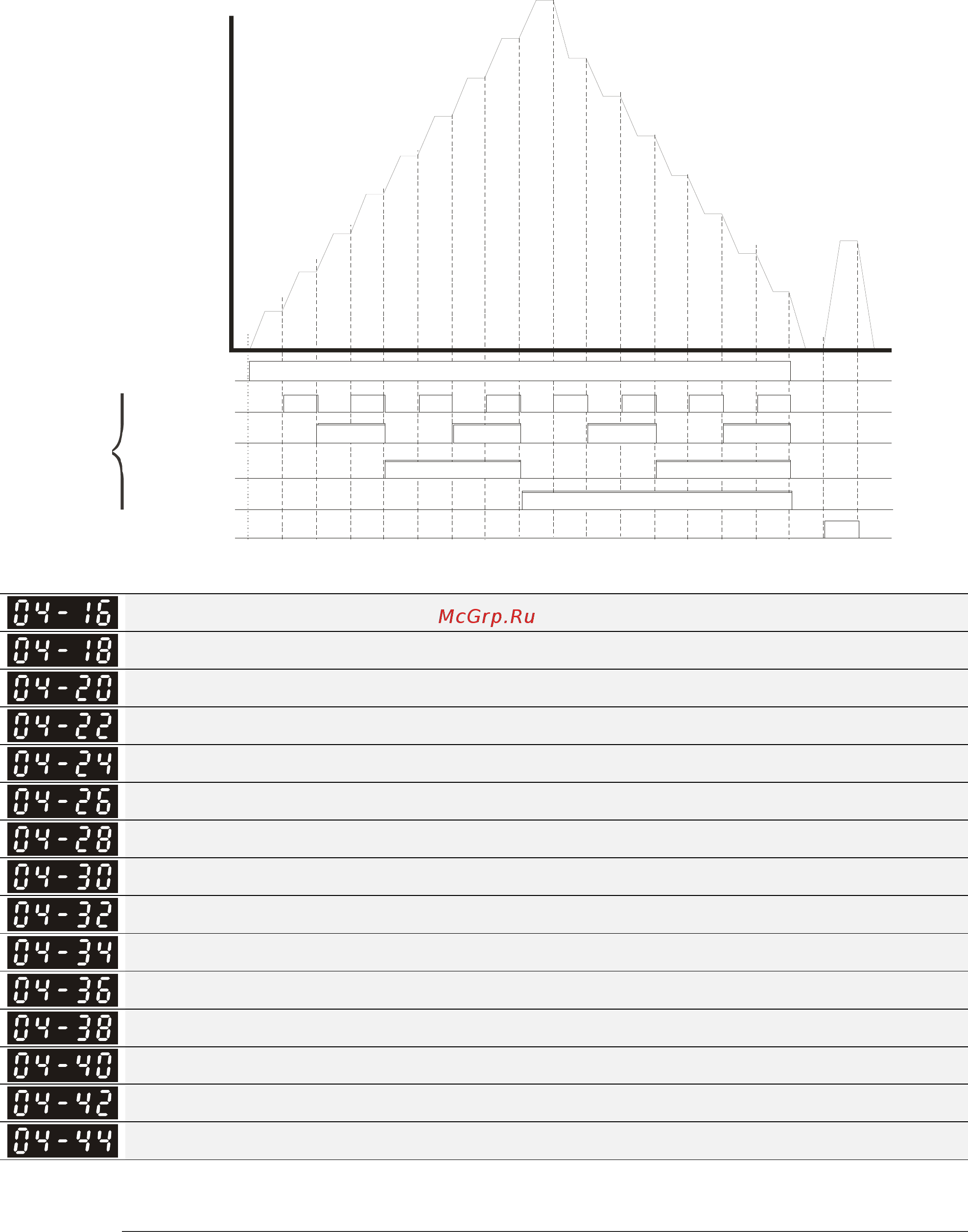

Пошаговый режим при управлении через дискретные входы
ПУСК/СТОП
3-я команда
4-я команда
Позиция 1 (импульсы)
Позиция 2 (импульсы)
Позиция 3 (импульсы)
Позиция 4 (импульсы)
Позиция 5 (импульсы)
Позиция 6 (импульсы)
Позиция 7 (импульсы)
Позиция 8 (импульсы)
Позиция 9 (импульсы)
Позиция 10 (импульсы)
Позиция 11 (импульсы)
Позиция 12 (импульсы)
Позиция 13 (импульсы)
Позиция 14 (импульсы)
Позиция 15 (импульсы)
Заводское значение: 0
Значения: -32767~32767
Многофункциональные входы можно использовать для выбора предустановленных
положений при работе ПЧ в режиме позиционирования. Для этого выбирается функция
входов выбора положения (значения 1~4 в параметрах 02-01~02-08 и 02-26~02-31), а также
функция разрешения работы в режиме пошагового позиционирования (см. значение 34 и 36
в параметрах 02-01~02-08). После нажатия на кнопку «Пуск» можно управлять положением,
изменяя состояние входов
с заданием положения.
