Глава 12 Описание параметровСерия CH2000
12-87
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3. Для запуска автонастройки параметров двигателя установите значение параметра
05-00=1 и нажмите на кнопку «Пуск». Внимание: При нажатии кнопки «Пуск» вал
двигателя начнет вращаться!
4. После окончания автонастройки убедитесь, что измеренные значения записаны в
параметры 05-05 … 05-09 для двигателя 1 и 05-17 … 05-21 для двигателя 2.

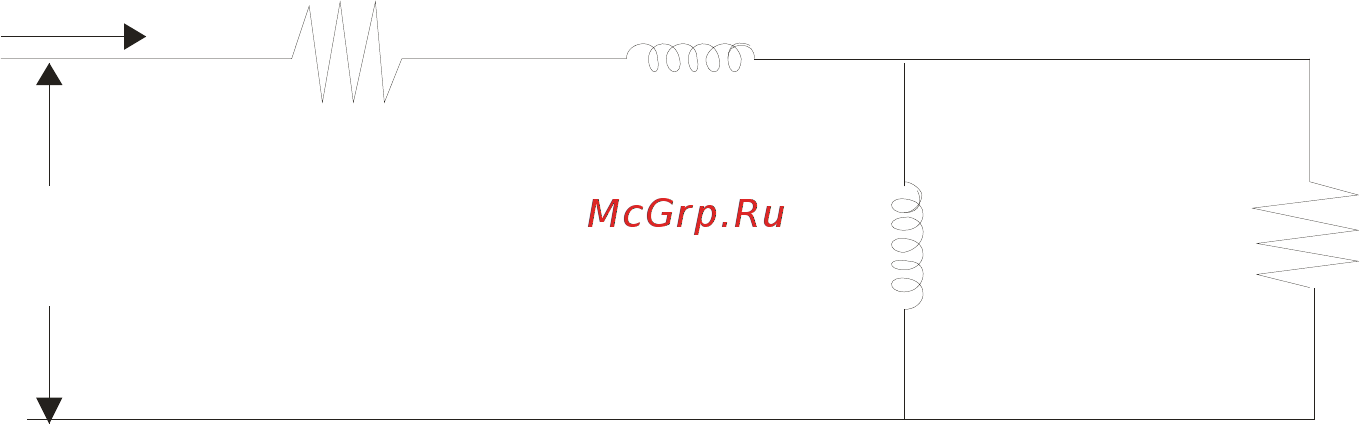

5. Эквивалентная схема замещения асинхронного двигателя:
V
S
I
Rs
Rr
Lx
Lm
Pr.05-06
Pr.05-18
Pr.05-09
Pr.05-21
Pr.05-08
Pr.05-20
Pr.05-07
Pr.05-19
※ Если параметр 05-00 = 2, то необходимо ввести значения тока холостого хода в
параметр 05-05 для двигателя 1 и в параметр 05-17 для двигателя 2. Обязательно
проведите автотестирование двигателя, если собираетесь использовать векторное
управление или прямое управление моментом.
Для начала измерения магнитного потока асинхронного двигателя в динамике
установите 05-00=6. Данный тест доступен только для FOC/TQC (бессенсорный).
Введите
характеристики двигателя в параметры и затем запустите автонастройку.
Заполните параметры 01-01, 01-02, 05-01~05-04 в соответствии с паспортной
табличкой на двигателе.
Для запуска автонастройки установите 05-00=6 и нажмите кнопку "Пуск".
Убедитесь, что двигатель не нагружен и не подключен к редуктору или другим
механизмам.
Для запуска автоматического определения инерции двигателя установите параметр
05-00=12. Данный тест доступен только для FOC/TQC (бессенсорный). Введите
характеристики двигателя в параметры и затем запустите автонастройку.
Примечание: Перед началом автонастройки (установка
параметра 05-00=12)
необходимо задать параметры двигателя (ток холостого хода, Rs, Rr, Lm и Lx).
1. 00-10=2, режим управления моментом
2. 00-13=2, режим управления моментом без датчика ОС
3. 05-00=12, для начала определения инерции двигателя нажмите кнопку "Пуск".
4. После окончания автоматического определения инерции убедитесь, что в
параметр 11-01 (значение 256 в параметре = 1 ед. инерции) занесено приемлемое
значение.
Бессенсорный FOC режим
1. 00-10 = 0, управление
скоростью
2. 00-11 = 5, бессенсорный FOC режим
